VECTOR Berlin 2400 DC PLASMA hegesztőkábelek, TIG fáklya, PLASMA fáklya

ABerlin 2400 DC PLASMA egy kisméretű, kompakt, egyenáramú kimenettel rendelkező, plazmavágóval kombinált hegesztő tápegység. Lehetővé teszi ötvözetlen és rozsdamentes acélok hegesztését DC TIG DC-vel, kézi hegesztést bevont elektródákkal és elektromosan vezető anyagok vágását plazmasugárral. Megbízható érintésmentes HF gyújtás és az összes hegesztési paraméter digitális beállítása az összes hegesztés könnyű elsajátítása érdekében. Hordozható, mindössze 9,5 kg súlyú készülék!!!

A professzionális forrásokból származó SIWM hegesztő tápegységek a JOB-List funkcióval rendelkeznek. A források lehetővé teszik, hogy a beállított hegesztési paramétereket a 9 JOB egyikében tárolja, és később ismételt munkavégzéshez visszahívja azokat.

Az áttekinthető előlapról történő egyszerű kezelés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.

Jellemzők és funkciók:

  • Digitális vezérlés.
  • TIG hegesztés elektronikus HF gyújtással
  • TIG impulzus hegesztés
    • Vékony anyagok esetén minimalizálja a hőbevitelt.
    • Hegesztési modellezés kiegészítő anyag nélkül.
  • 2 ütem/4 ütem üzemmód
  • Egyszerű és áttekinthető kezelőpanel, TIG-hez optimalizált kezelőszervek
  • Állítható áramrámpa/idő
  • Állítható gáz előfúvás/gázfúvás
  • Kézi bevont elektródás hegesztés
    • Állítható áram és melegindítási idő
    • Állítható Arcforce
    • Ragadásgátló funkció
  • Gázhűtéses
  • Könnyű, hordozható kialakítás
  • 2,5 m hosszú hálózati kábel 16 A dugóval és védőérintkezővel
  • Hálózati csatlakozás 1x230 V/16 A
  • Hálózati feszültség tűrés 15%/-15%
  • JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása
  • Plazmavágás
    • Kapcsolat gyújtás
    • Még a nehéz lemezek torzításmentes formavágása is.

A kezelőpanel nézete

Ovládací panel SIWM Berlin 2400 DC PLASMA

Vezérlőpanel paraméterei

  1. Tápellátás és túlmelegedés jelző
  2. Működési módszer - MMA / TIG / PLASMA
  3. Működési típus - 2 ütemű/4 ütemű
  4. Impulzus TIG hegesztés
  5. Kódoló
  6. Egységmutatók
  7. Fejlett funkciók kézi bevonatos elektródás hegesztéshez
  8. JOB / SAVE - Gombok a hegesztési paraméterek előhívásához / mentéséhez
TIG hegesztés programozási paraméterei
Parametry svařování TIG Berlin 2400 DC PLASMA
Pozíciók Hegesztési paraméter Leírás
1 Gáz előfúvás Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
2 Induló áram Abszolút érték 10 A - 100 A.
3 Inrush áram Abszolút érték időtartama 0,1 s - 10 s (0,1 s lépés)
4 Hegesztési áram

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A

5 Impulzusáram A hegesztési áram százalékos értéke.
6 Jelenlegi időtartam Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés)
7 Kráter végi áramlás Abszolút érték 10 A - 100 A.
8 Dofuk gáz Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
9 Távirányító kijelző
10 Impulzus szélesség 10% - 90%
11 Pulzusszám 1 Hz - 200 Hz

TIG pulzálás

Hagyományos pulzálás

Diagram pro konvenční pulzování TIG.Váltakozó hegesztés és impulzusáram, jellemzően az 1-10 Hz-es frekvenciatartományban. Az anyag hegesztési árammal történő megolvasztása és impulzusárammal történő hűtése elvén működik. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési varrat kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hegesztett hernyó még kiegészítő anyag nélkül is. Jobb ellenőrzés a hegesztőfürdő felett.

Nagy sebességű pulzálás

Vysokorychlostní pulzování TIG.

Nagyfrekvenciás pulzálás a hegesztés és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással, nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.

Kézi hegesztés bevont elektródával

HOTSTART funkció

Průběh proudu s funkcí HOTSTART

Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás megelőzi a hegesztés kezdeti hibáit, és jelentősen csökkenti a hegesztési hibákat.

Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje

ARCFORCE funkció

Ukázka funkce ARCFORCE
Hegesztés közben az ARCFORCE a hegesztési áram rövid idejű növelésével megakadályozza, hogy az elektróda megtapadjon az olvadékban. Ez a funkció megkönnyíti a nagy cseppekkel történő hegesztést alacsony áramok mellett, különösen rövid hegesztőívek esetén.

Plazmavágás

Elektromosan vezető anyagok vágása vékony plazmasugárral, ha sűrített levegőforrással együtt használják.
Nagyon hatékony ötvözetlen, alacsonyan ötvözött és magasan ötvözött (rozsdamentes) acélok vágására.
Műszaki lemezek vágása deformáció nélkül.

Vágási kapacitás
Acél

  • Minőségi vágás - 6 mm
  • Maximális vágás - 10 mm
  • Hasító vágás - 12 mm

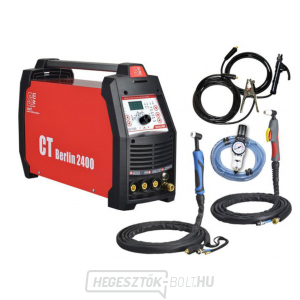

Szállítási terjedelem:

Hegesztési tápegység VECTOR Berlin 2400 DC PLASMA
Hegesztőkábelek

TIGfáklya SR 17 4 m
földkábel 2,5 m 10-25 gumiköpennyel
elektródakábel 2,5 m 10-25 gumiköpennyel
fáklya PT-31 4 m

TIG tartozékok

1x Gáztömlő
2x Szorító SR 17/18/26 1,6 L=50 mm
2x Szorító SR 17/18/26 2,4 L=50 mm
2x Szorítóház SR 17/18/26 1,6 mm
2x Szorítóház SR 17/18/26 2,4 mm
4x Kerámia fúvóka SR 17/18/26 No. 4/5/6/7
1x Elektródaburkolat SR 17/18/26 hosszú
1x Elektródaburkolat SR 17/18/26 rövid

Tartozékok PLASMA 1x légtömlő
1x kondenzátumcsapda nyomásmérővel



Műszaki paraméterek:

Bemeneti feszültség 50/60 Hz: 1x230 ( /-15%) V
Védelem: 16 A
Üres feszültség: MMA: 73 V / PLAZMA: 265 V
Hegesztési áramtartomány: TIG: 10-200 A / MMA: 10-170 A / PLAZMA: 20-50 A
Terhelhetőség 100% (40°C-on) (?): TIG: 125 A / MMA: 85 A / PLASMA: 25 A
Terhelhetőség 25% (40°C-on) (?): MMA: 170 A
Terhelhetőség 40% (40°C-on): TIG: 200 A / PLASMA: 40 A
Védettség: IP 21S
Méretek HxSxM: 405 x 160 x 320 mm
Súly: 9,5 kg
Hegesztőkábel csatlakozó mérete: 10-25
Minőségi vágás - acél: 6 mm
Maximális vágás - acél: 10 mm
