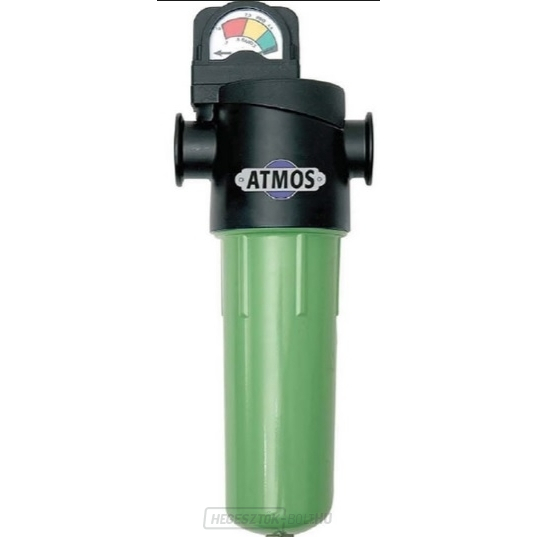

Szűrő kondenzvíz-leválasztóval Atmos (Hankison) NGF F03-B
Ipari mikroszűrő automatikus kondenzátumleválasztóval, SF betéttel felszerelve.
A szűrőelemek (betétek) típusai:
SF - folyadékot és szilárd anyagokat eltávolító alapszűrő
PF - Univerzális szűrő pneumatikusan működtetett gépek, motorok és hengerek védelmére
HF - Finomszűrő ipari alkalmazásokhoz, mint például festés, műanyag fröccsöntés vagy mérő- és vezérlőelemeket tartalmazó elosztórendszerekhez
UF - Ultrafinom szűrő a magas levegőminőséget igénylő technológiákhoz, beleértve az elektronikai gyártást is.
CF - aktívszenes szűrő, amely eltávolítja az olajgőzöket. Élelmiszer- és gyógyszeripari üzemek számára tervezték. Az orvostudományban a légzéshez szükséges levegő szűrésére használják.
Az NGF mikroszűrők sorozatát úgy fejlesztették ki, hogy alacsony üzemeltetési költségek mellett tökéletes sűrített levegőminőséget biztosítson. A technológia a sűrített levegő szűréséhez használt legújabb anyagok alkalmazásán alapul.
A sorozat mikroszűrői így megfelelnek a szigorú ISO 8573 sűrített levegőre vonatkozó szabványoknak. A szűrőelemek teljesítményét az ISO 12500 szabvány vizsgálati előírásai szerint igazolták.
A mikroszűrők gyártásához használt összes anyag szilikonmentes, ezért olyan üzemekben is használható, ahol a szilikont ki kell zárni, például festéküzletekben.
A szűrőbetét nejlonfeje egyedülálló módon, örvénylés nélkül és minimális nyomásveszteséggel osztja el a levegőt a szűrőbetét teljes felületén. A Venturi-Wave™ elem alakját a 7,618,480 számú szabadalom védi.
A szűrőelemet alkotó speciális mikroszálas szövetnek köszönhetően a mikroszűrő nyomásvesztesége akár 50%-kal alacsonyabb, mint a hagyományos mikroszűrőké.
Aszűrő analóg nyomáskülönbség-jelzővel van felszerelve, amely tájékoztat a szűrőbetét aktuális állapotáról.
Az automatikus kondenzátum-elvezető biztosítja a biztonságos kondenzátum-elvezetést, kezelő nélkül.
A szűrőbetét élettartama:
AzSF szűrőbetétet (patront) tizenkét hónap elteltével vagy akkor kellkicserélni, ha a nyomáskülönbség eléri a 400 mbar-t.
Alkalmazás
Az F03 sorozatú mikroszűrőt 59 000 liter/óra (983 liter/perc) légszállítási sebességű kompresszorokhoz tervezték. Ezért alkalmas az ATMOS PERFECT 4/150 és PERFECT 5.5/500 sorozatú dugattyús kompresszorok minden típusához.
Műszaki paraméterek:
Működési térfogatáram: 59 m3/h
Maximális üzemi nyomás: 16 bar
Csatlakozás: G 3/8"
ISO minőségi osztály - szilárd anyagok:3
ISO minőségi osztály - olaj:5
Felvett szilárd anyagok mérete:3 µm
Maradék olajtartalom:5 mg/m3
Max. nyomásesés - száraz szűrő:0,06 bar
Max. nyomásesés - nedvesített szűrő:0,07 bar
Szűrőbetét típusa:SF - alap szűrő
Szűrőbetét színe: piros
