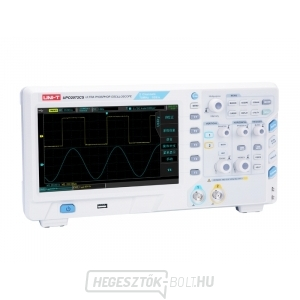

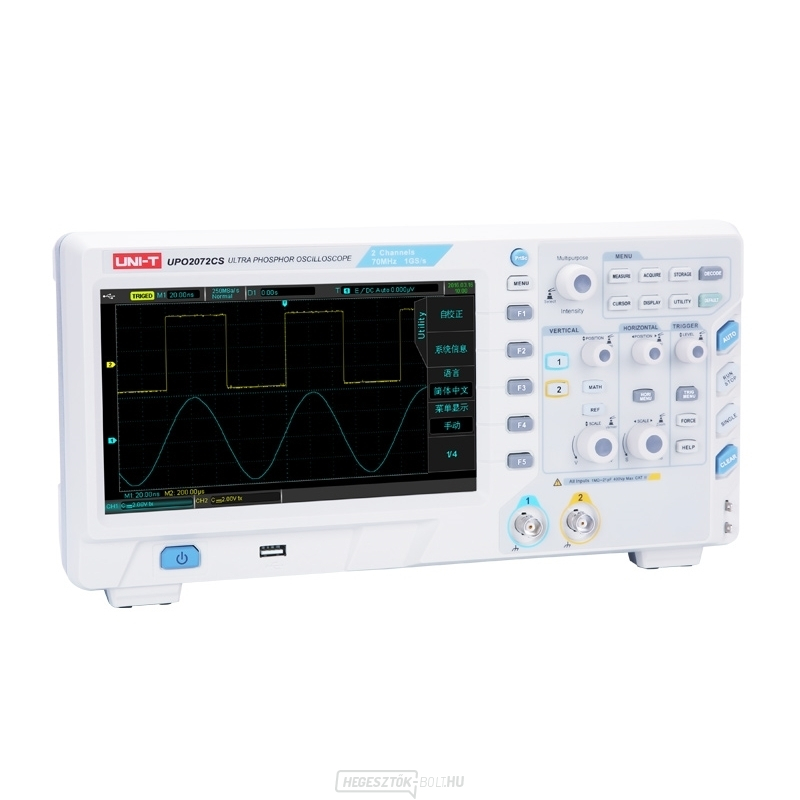

UNI-T UPO2072CS oszcilloszkóp
Az UNI-T UPO2072CS egy többfunkciós oszcilloszkóp, amely 5 egyidejű mérésre képes. Nagyméretű, 8 hüvelykes kijelzővel rendelkezik.
Tartozékok:
Probe x2(1x,10x, kapcsolható)
Tápkábel
USB kábel
PC szoftver CD-n
Funkciók
Triggerelés: él, ablak, futás, időkorlát, N-edik él, késleltetés, időtartam, beállítás/tartás, impulzusszélesség, meredekség, videó, minta, RS232/UART, I2C, SPI
Buszdekódolás: RS232/UART, I2C, SPI
Hullámforma műveletek: A-B, A-B, AxB, A/B, FFT, logikai műveletek, szerkeszthető Advanced, szűrő
Automatikus mérés: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, Width, -Width, Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF.
Műszaki paraméterek:
Sávszélesség: 70MHz
Csatornák száma: 2
Mintavételezés: 1GS/s
Max. Memóriamélység: 28Mpts (csatornánként)
A hullámformák száma másodpercenként: akár 50.000 wfms/s
Időalap tartomány: 5ns/div-50s/div
Bemeneti kötés: (1MΩ±2%)//(20pF±3pF)
Függőleges tengely: 1mV/div-20V/div (1MΩ)
DC erősítés pontossága: ±3%
A tárolt hullámformák száma: 65,000
Mérések száma: 5 egyidejű mérés
Statisztikák: átlag, Max, Min, standard eltérés, mérések száma
Frekvenciaszámláló: 6 bit
Standard interfészek: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
Tápellátás: 100V-240V AC, 50/60Hz
Kijelző: 8 hüvelyk, 800x480
Súly: 3.5kg
Méretek: 336x164x108mm
