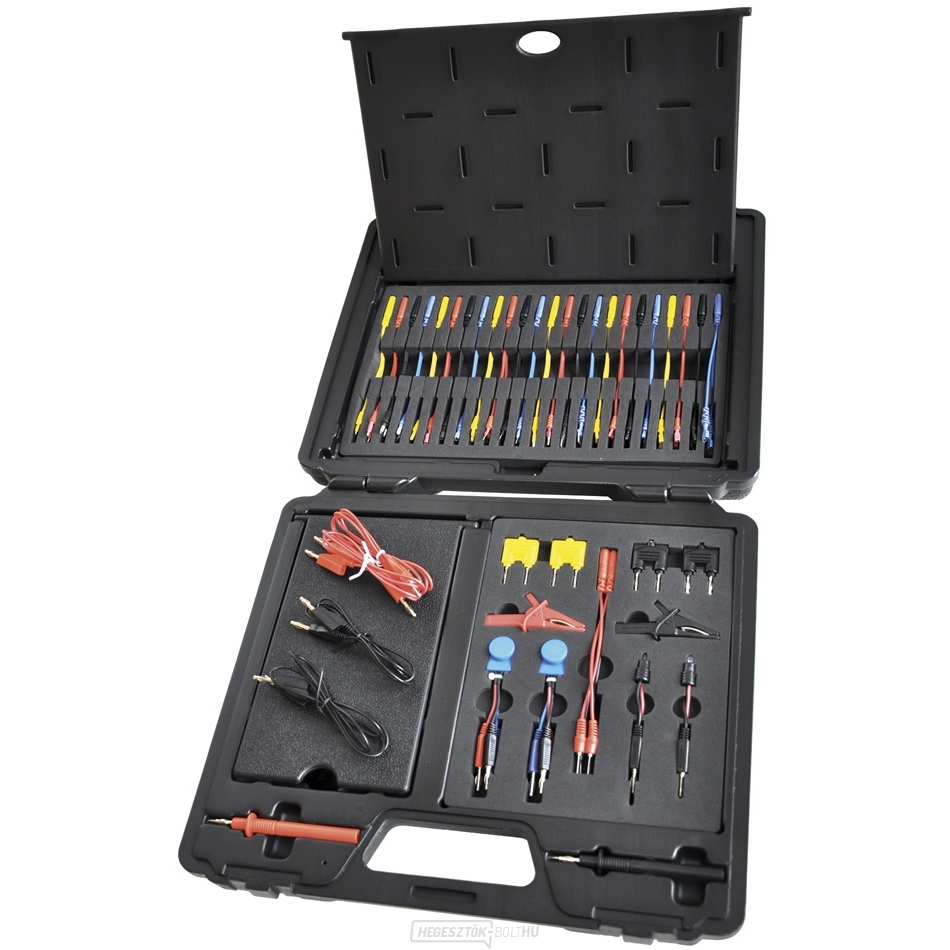

Diagnosztikai kábel és csatlakozókészlet 647-1150
A műanyag hordtáskába rendezetten elhelyezett,többcélú diagnosztikai/tesztkábelek és csatlakozók átfogó készlete kiváló és sok esetben elengedhetetlen kiegészítője a legtöbb szabványos multiméternek, de különösen az autóipari multimétereknek és oszcilloszkópoknak. A mellékelt kábelekkel/csatlakozókkal gyorsabbak a mérések, és egyszerűbb a vizsgálóműszerek csatlakoztatása. A készletben található különböző kábelek európai, japán, koreai és amerikai autókhoz is alkalmazhatók.
Az elektromos áram mérésekor nem kell a vezetékeket leválasztani, csak megfelelő módon csatlakoztatni. A készletben található változtatható ellenállás/potenciométer képes szimulálni a hűtőfolyadék-érzékelő, fojtószelep-érzékelő stb. jelét, és ilyen jelet küldeni a számítógépnek. A tok 2 LED-készletet is tartalmaz, amelyek lehetővé teszik a Hall-effektus, fotoelektromos jelek, fúvókák, mágnesszelepek és egyéb vezérlőjelek megfigyelését. A készletből származó SRS-csatlakozóval szimulálható a légzsák stb.
A készlet tartalma:
5 kiloohm-os potenciométer (változó ellenállás) / 2 db
A változó ellenállásokat a jármű számos részén alkalmazzák (motorhűtőfolyadék-, levegőhőmérséklet-, olajhőmérséklet-érzékelők). Az 5 kiloohmos potenciométerrel az érzékelők értékei beállíthatók.
Stroboszkópos LED / 2 db
Két színű és kétirányú LED. A LED a polarizáció változásakor változtatja a színét / pozitív ( ) / negatív (-).
SRS csatlakozó / 2 db
Ha az SRS/légzsák vagy a biztonsági öv készülék meghibásodik, vagy ütközés és aktiválás után új SRS/légzsákot kell beállítani, Az SRS csatlakozót erre a célra használják, a csatlakozó kiég, ha az áram nagyobb, mint 0,25A.
Croc-kapocs (krokk-kapocs) / 2 db
A croc-clamp a vizsgálandó alkatrészhez van csatlakoztatva. A mérőszondával és a hosszabbító kábellel együtt használható.
Mérőszonda / 2 db
A mérőszonda a vizsgálandó alkatrészhez csatlakozik. A lépcsőbilinccsel és a hosszabbító kábellel együtt használható.
Szonda tűvel / 2 db (0,7 mm) fekete és piros színű
A tű sérülésének elkerülése érdekében figyeljen arra, hogy milyen szögben szúrja meg a szondát.
Reduktor/banán (1 banán / 2 tűs csatlakozó) / 2 db
Reduktor (1 banán / 1 tűs csatlakozó) / 4 db
Csatlakozó/csatlakozó kábelek:
Tűs/csatlakozós csatlakozók (15 mm hosszú) / 36 db:
Lapos:
3 db 0,6x0,6 - sárga
3 db 0,6x0,9 - piros
3 db 0,6x1,3 - fekete
3 db 0,6x1,9 - kék
3 db 0,6x2,3 (090) - sárga
3 db 0,6x2,8 (110) - piros
3 db 0,8x4,7 (187) - fekete
3 db 0,8x6,3 (250) - kék
kerek:
3 db 1,6 mm - sárga
3 db 2,5 mm - piros
3 db 3,5 mm - fekete
3 db 3,9 mm - kék
Dugasz/lyukcsatlakozók (15 mm hosszú) / 36 db:
Lapos:
3 db 0,6x0,6 - sárga
3 db 0,6x0,9 - piros
3 db 0,6x1,3 - fekete
3 db 0,6x1,9 - kék
3 db 0,6x2,3 (090) - sárga
3 db 0,6x2,8 (110) - piros
3 db 0,8x4,7 (187) - fekete
3 db 0,8x6,3 (250) - kék
kerek:
3 db 1,6 mm - sárga
3 db 2,5 mm - piros
3 db 3,5 mm - fekete
3 db 3,9 mm - kék
