FY-9900 karosszériajavító helyszínelő

FY-9900 karosszériajavító helyszínelő

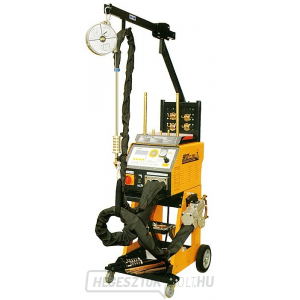

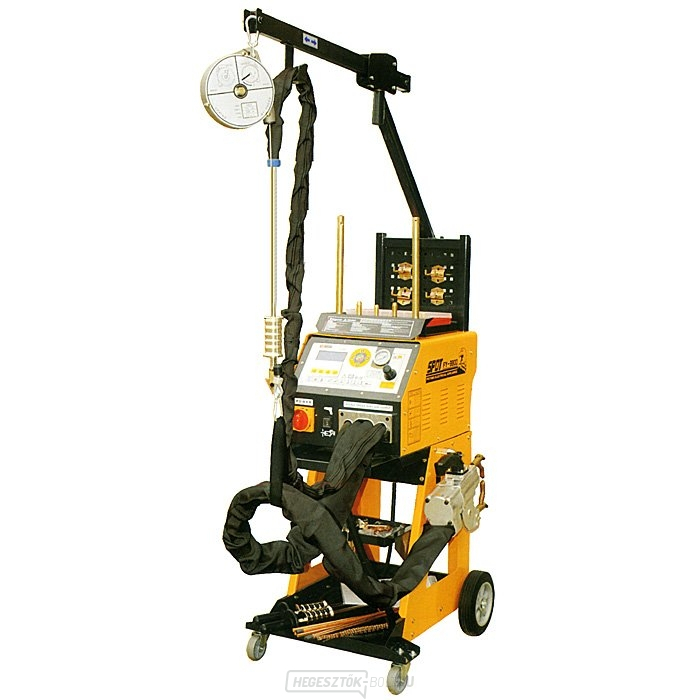

Anagy teljesítményű FY-9900 foltozógépet mobil kocsival elsősorban speciális eszközként tervezték a járműkarosszériák nagyon igényes javításához. A gépkocsi egy hátsó fallal és egy karral van felszerelve, amelyre egy gém lengőkar van felszerelve a pisztoly felakasztására a megfelelő cserélhető csatlakozó/hegesztési tartozékkal. A gém a pneumatikus pontfogókhoz rugós függesztővel (kiegyensúlyozóval) is felszerelhető. A hegesztési folyamatot mikroprocesszor vezérli az optimális eredmény érdekében, így nincs szükség kézi beállításra. A gép a karosszériamunkák széles körének elvégzését teszi lehetővé.

A leggyakrabban használtak a következők:

• Csavarok, szegecsek, kihúzható szögek, alátétek, bütykök stb. hegesztése (a későbbi kihúzáshoz megfelelő kihúzószerszámmal/kötőanyaggal, ezek a szerszámok a spotter szabványos tartozékai közé tartoznak),
• egyoldalas pontozás (pl. 1,0 1,2 mm vastagságú fémlemezek egyoldalas hegesztése),
• kétoldalas ponthegesztés pneumatikus ponthegesztő fogóval (lemezek legfeljebb 2,5 2,5 mm vastagságig),
• karosszériaelemek hegesztése (pl. különböző elemek a karosszéria díszítőelemek rögzítéséhez stb.),
• dudorok (dudorok stb.) feszesítése melegítéssel stb.

A megfelelő állapotokat/működéseket a nagy, kék háttérvilágítású LCD-kijelző mutatja. A felhasználó kényelmét 10 hegesztési program és 60 memóriafunkció is segíti. A gép kialakítása megfelel a magas japán szabványoknak és az ISO 9001:2000 minőségirányítási rendszer követelményeinek A gép kiváló minőségű elektronikát és reléket, túlmelegedés elleni védelmi rendszert stb. használ. A műszer szabályozott, kiváló minőségű légszűrővel van felszerelve (különösen a pneumatikus szívócsészés visszahúzó jighez).

A hegesztési kivonók és a kivonókészülékek (beleértve a pneumatikus pontfogó, 2 pneumatikus kivonókalapács szívócsészével stb.) alaptartozék. A speciális gyorshúzó általában opcionális extrafelszerelésként kerül szállításra.

Ajánlott tartozékok:
Speciális húzókészülék Gyorshúzó
Rugós akasztó ellensúlyozással (kiegyensúlyozó) a vezetékeknek a hegesztőfogókhoz való felakasztásához és a helyzetben tartásához.

A műveletek leírása az ábrán ábrákkal:

1. Dudorok lehúzása melegítéssel
2. Húzóbetétek felhúzása
3. Egyoldalú felhúzás
4. Húzóháromszögek felhúzása
5. Lemezlemezek kiegyenesítése
6. Felhúzás csúszókalapáccsal
7. Javítás összekötő háromszögekkel
8. Csavarok felhúzása
9. Kihúzás egymás mellé hegesztett elemekkel
10. Varrathegesztés
11. Kihúzás hegesztett alátét és tolókalapács segítségével
12. Kihúzás szívókalapáccsal
13. Kihúzás hegesztett fújtatóval
14. Szegecs/szöghegesztés
15. Kétoldali ponthegesztés

Műszaki paraméterek:
