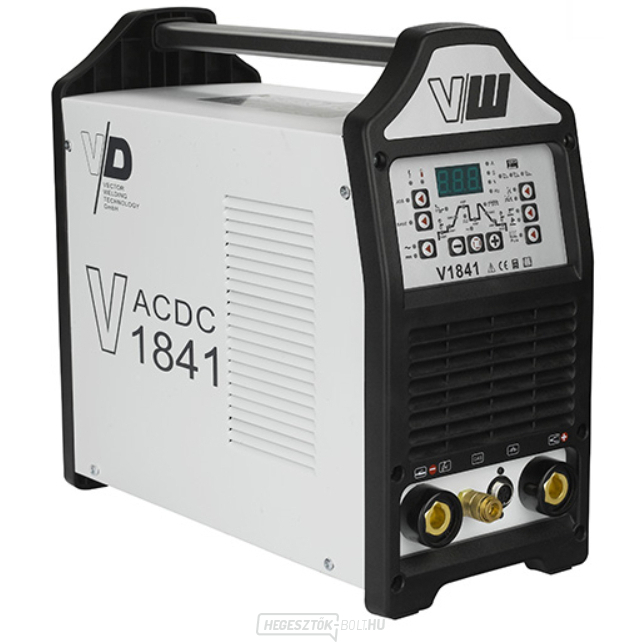

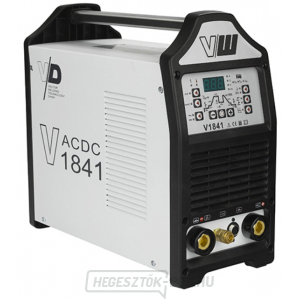

VECTOR DIGITAL V1841 ACDC hegesztő kábelek
A teljes megoldás a precíziós TIG AC/DC hegesztéshez
A kisméretű, könnyű és hordozható V1841 AC/DC hegesztő tápegység a legújabb energiatechnológiát használja. Mikroprocesszoros rendszerrel vezérelt precíziós hegesztési folyamat a TIG AC/DC hegesztéshez, valamint a bevonatos elektroelektromos kézi hegesztéshez.gőzhegesztés.
Az áttekinthető előlapról történő egyszerű kezelés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.
Jellemzők és funkciók
- TIG hegesztés reprodukálható, elektronikus HF gyújtással
- Állítható AC frekvencia 50 Hz és 200 Hz között
- Állítható AC áramegyensúly
- TIG impulzus hegesztés
- A hőbevitel minimalizálása vékony anyagok esetében.
- Hegesztési modellezés kiegészítő anyag nélkül.
- 2 ütem/4 ütem üzemmód
- Egyszerű és áttekinthető kezelőpanel, TIG-hez optimalizált kezelőszervek
- Állítható áramrámpa/idő
- Állítható gáz előfúvás/gázfúvás
- Kézi bevont elektródás hegesztés
- Állítható áram és melegindítási idő
- Állítható Arcforce
- Ragadásgátló funkció
- Gázhűtéses
- Könnyű, hordozható kialakítás
- 3 m hosszú hálózati kábel 16 A dugóval, védőérintkezéssel
- Hálózati csatlakozás 1x230 V/16 A
- Hálózati feszültség tűrés 15%/-15%
- JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása
A kezelőpanel nézete
Vezérlőpanel paraméterei
- Hegesztési áram, hegesztési paraméterek
- Teljesítményjelző
- Termikus túlterhelésjelző
- Fejlett funkciók kézi bevonatos elektródás hegesztéshez
- JOB / SAVE - Gombok a hegesztési program előhívásához / mentéséhez
- AC / DC - A hegesztési áram polaritása
- Működési típus - 2 ütemű/4 ütemű
- Hegesztési módszerek - MMA / TIG
- Impulzus hegesztés
- Programozási paraméterek kijelzői
- Pozitív értékváltozás (értéknövekedés)
- Negatív értékváltozás (értékcsökkenés)
- A programozási paraméterek kiválasztása
| Pozíció | Hegesztési paraméter | Leírás |
| 1 | Gáz előfúvás | Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés) |
| 2 | Induló áram | Abszolút érték 10 A - 100 A. |
| 3 | Inrush áram | Abszolút érték időtartama 0,1 s - 10 s (0,1 s lépés) |
| 4 | Hegesztési áram | MMA: 10 A - 170 A / TIG AC/DC: 10 A - 180 A |
| 5 | Impulzusáram | A hegesztési áram százalékos értéke. |
| 6 | Impulzus szélesség | 10% - 90% |
| 7 | Impulzus frekvencia | 1 Hz - 200 Hz |
| 8 | Jelenlegi időtartam | Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés) |
| 9 | Kráter végi áramlás | Abszolút érték 10 A - 100 A. |
| 10 | Dofuk gáz | Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés) |
| 11 | AC frekvencia | 50 Hz - 200 Hz |
| 12 | Egyensúly Ac | Pozitív komponens átmérő 10% - 30% |
AC áram hullámforma vezérlés
AC frekvencia
Hegesztőfürdő szélességének szabályozása.
A váltakozó áram frekvenciájának növelése fókuszáltabb és irányítottan stabilabb ívet biztosít. A frekvencia csökkentése lágyítja az ívet és szélesíti a hegesztőfürdőt.
Szélesebb hegesztőfürdő. Jó behatolás. |
Szűkebb hegesztőfürdő. Hegesztési varratokhoz és automatikus alkalmazásokhoz. |
Szélesebb körű hegesztés.
|
Keskenyebb hegesztés.
|
Egyensúly AC
A váltóáram tisztító komponensének beállítása az alumínium felületén lévő oxid eltávolítására.
A legalacsonyabb értékkel érhető el a maximális penetráció. Ezzel szemben a legmagasabb értéken a maximális tisztító hatás a vastag oxidréteg eltávolítására az alumínium felületén. A váltakozó áram pozitív komponensének százalékos arányát jelzi.
Szélesebb hegesztőfürdő. Jó hegesztési penetráció. Nagy igénybevétel a volfrámelektródán. |
Hegesztőfürdő nagyobb szabad térrel. Alacsony volfrámelektróda feszültség. |
Nagyobb tisztító hatás a hegesztés körül.
|
Nincs látható tisztító hatás.
|
TIG pulzálás
Hagyományos pulzálás
Váltakozó hegesztés és impulzusáram, jellemzően az 1-10 Hz-es frekvenciatartományban. A hegesztőáram segítségével olvasztja meg az anyagot, majd impulzusárammal hűti azt. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési varrat kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hegesztett hernyó még kiegészítő anyag nélkül is. Jobb ellenőrzés a hegesztőfürdő felett.
Nagy sebességű pulzálás
Nagyfrekvenciás pulzálás a hegesztés és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással, nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.
Kézi hegesztés bevont elektródával
HOTSTART funkció
Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás megelőzi a hegesztés kezdeti hibáit, és jelentősen csökkenti a hegesztési hibákat.
Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje
ARCFORCE funkció

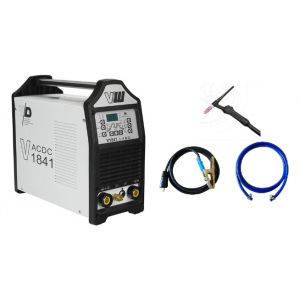

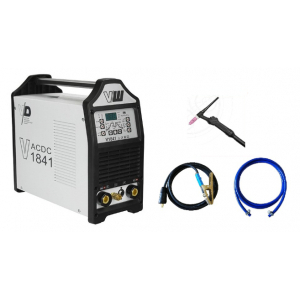

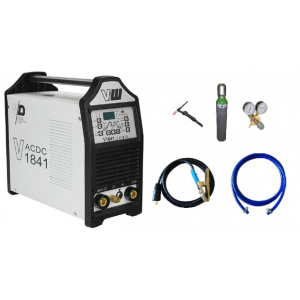

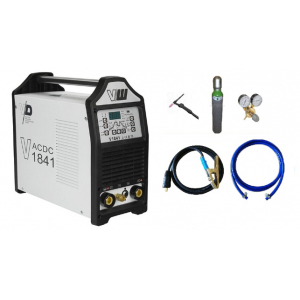

Szállítási terjedelem:
| Hegesztési tápegység | VEKTOR DIGITÁLIS AC/DC V1841 |
| Hegesztőkábelek | Földkábel 200A 4 m HD 35-50 gumiköpennyel 200A 4 m |
| Tartozékok | Gáztömlő 2 m VD |
Műszaki paraméterek:
