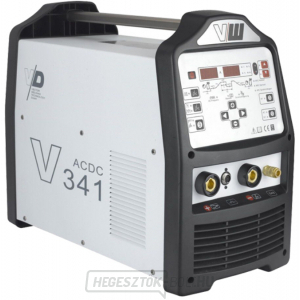

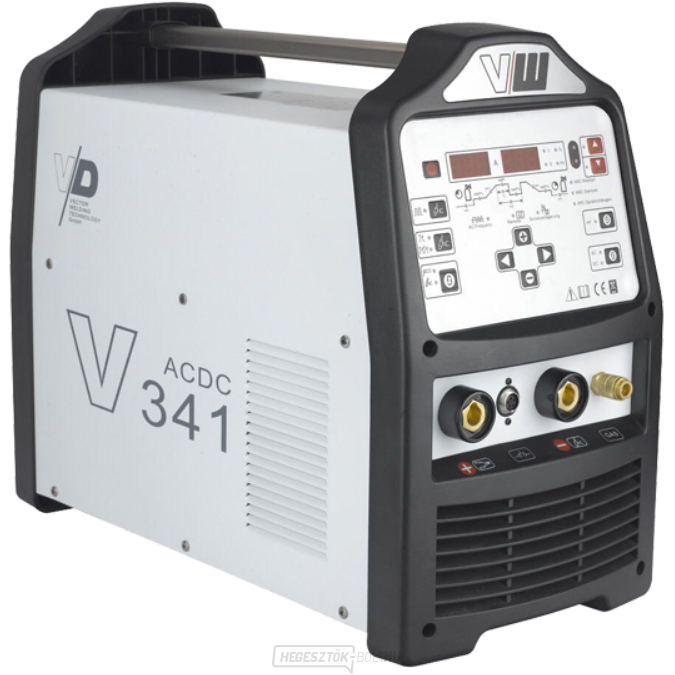

VECTOR DIGITAL V341 ACDC hegesztőkábelek
A teljes megoldás a precíziós TIG AC/DC hegesztéshez
Háromfázisú, nagy teljesítményű V341 AC/DC hegesztő tápegység a legújabb energiatechnológiával. Mikroprocesszoros rendszerrel vezérelve a precíziós hegesztés eléréséhez a TIG AC/DC hegesztésnél, valamint a kézi hegesztésnél a bevonatos elektrogőzhegesztés. Nagy teljesítményű tápegység ipari alkalmazásokhoz.
Egyszerű kezelhetőség az áttekinthető előlapról lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmények elérése érdekében.
Jellemzők és funkciók
- TIG hegesztés reprodukálható, elektronikus HF gyújtással
- Állítható váltakozó áramú frekvencia 50 Hz-től 200 Hz-ig
- Állítható AC áramegyensúly
- TIG-impulzushegesztés
- A hőbevitel minimalizálása vékony anyagok esetében.
- Hegesztési modellezés kiegészítő anyag nélkül.
- 2 ütem/4 ütem üzemmód
- TIG Lift hegesztés HF nélkül
- Kényelmes és áttekinthető kezelőpanel, TIG-hegesztéshez optimalizált vezérlőkészülékek
- Állítható áramrámpa/idő
- Állítható gáz előbevezetés/gázbevezetés
- Kézi bevont elektródás hegesztés
- Állítható áram és melegindítási idő
- Állítható Arcforce
- Antistick funkció
- Gáz- vagy opcionális vízhűtés
- 3 m hosszú hálózati kábel 16 A dugóval, védőérintkezővel
- Hálózati csatlakozás 3x400 V/16 A
- Hálózati feszültség tűrés 15%/-15%
- JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása
A kezelőpanel nézete
A vezérlőpanel paraméterei
- RESET gomb
- Impulzus hegesztés
- Működési típus - 2 ütem/4 ütem
- Hegesztési módszerek - MMA / TIG
- Digitális kijelző (3 számjegyű) - elsődleges
- Digitális kijelző (3 számjegy) - másodlagos
- Teljesítményjelző
- Termikus túlterhelésjelző
- JOB / SAVE - Gombok a hegesztési program előhívásához / mentéséhez
- Programozási paraméterek kijelzői
- HF / Lift gyújtás
- AC / DC - a hegesztési áram polaritása
- Programozási paraméterek kiválasztása - balra váltás
- Programozási paraméterek kiválasztása - jobbra váltás
- Pozitív értékváltozás (értéknövekedés)
- Negatív értékváltozás (értékcsökkenés)
| Pozíció | Hegesztési paraméter | Leírás |
| 1 | Gáz előfúvás | Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés) |
| 2 | Indítási áram | Abszolút érték 10 A - 300 A. |
| 3 | Indítási áram | Abszolút érték időtartam 0,1 s - 10 s (0,1 s lépés) |
| 4 | Hegesztési áram | MMA / TIG AC/DC: 10 A - 300 A |
| 5 | Impulzusáram | A hegesztési áram százalékos értéke. |
| 6 | Impulzus szélessége | 10% - 90% |
| 7 | Impulzus frekvencia | 1 Hz - 200 Hz |
| 8 | Áramerősség időtartama | Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés) |
| 9 | Kráter végi áram | Abszolút érték 10 A - 300 A. |
| 10 | Dofuk gáz | Abszolút érték időtartam 0,1 s - 20 s (0,1 s lépés) |
| 11 | AC frekvencia | 50 Hz - 200 Hz |
| 12 | Egyensúly AC | Pozitív komponens átmérő 10% - 50% |
| 13 | Forró indítás | A melegindítás szintje és időtartama. |
| 14 | Arcforce | Az Arcforce hatása |
A váltakozó áram hullámformájának szabályozása
Váltakozó áram frekvenciája
A hegesztőfürdő szélességének szabályozása.
A váltakozó áram frekvenciájának növelése fókuszáltabb és irányítottan stabilabb ívet biztosít. A frekvencia csökkentése lágyítja az ívet és szélesíti a hegesztőfürdőt.
Szélesebb hegesztőfürdő. Jó behatolás. |
Szűkebb hegesztőfürdő. Hézagolt hegesztésekhez és automatikus alkalmazásokhoz. |
Szélesebb hegesztési fürdő.
|
Keskenyebb hegesztés.
|
Egyensúly AC
A váltóáram tisztító komponensének beállítása az alumínium felületén lévő oxid eltávolítása érdekében. Néha egyensúlybeállításnak is nevezik.
A legalacsonyabb értékkel érhető el a maximális behatolás. Ezzel szemben a legmagasabb értéken a maximális tisztító hatás elérése érdekében, hogy eltávolítsa a vastag oxidréteget az alumínium felületén. A váltóáram pozitív komponensének százalékos arányát jelzi.
Szélesebb hegesztőfürdő. Jó hegesztési penetráció. Nagy igénybevétel a volfrámelektródán. |
Hegesztőfürdő nagyobb hézagközzel. Alacsony feszültség a volfrámelektródán. |
Nagyobb tisztító hatás a hegesztés körül.
|
Nincs látható tisztító hatás.
|
TIG pulzálás
Hagyományos pulzálás
Váltakozó hegesztés és pulzáló áram jellemzően 1 - 10 Hz frekvenciatartományban. Úgy működik, hogy a hegesztőáram alatt megolvasztja az anyagot, és az impulzusáram alatt lehűti azt. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési anyag kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hernyóhegesztés kiegészítő anyag nélkül is. Jobb kontroll a hegesztőfürdő felett.
Nagy sebességű pulzálás
Nagyfrekvenciás pulzálás a hegesztési és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.
Kézi hegesztés bevont elektródával
HOTSTART funkció
A megbízható hot-start funkció begyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos penetrációt biztosítson. Ez a megoldás véget vet a hegesztés elején előforduló hibáknak, és jelentősen csökkenti a hegesztési hibákat.
Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje
Szállítási terjedelem:
| Hegesztőforrás | VECTOR DIGITAL V341 ACDC |
| Hegesztőkábelek | Földkábel 350 A 4 m HD 35-50 gumiköpennyel, 4 m hosszú |
| Tartozékok | Gáztömlő 2 m VD |
Műszaki paraméterek:
