VECTOR BERLIN 2400 DC PLASMA kábelek, TIG fáklya, PLASMA fáklya Kompresszor

A Berlin 2400 DC PLASMA egy kisméretű, kompakt, egyenáramú kimenettel rendelkező, plazmavágóval kombinált hegesztő tápegység. Lehetővé teszi ötvözetlen és rozsdamentes acélok hegesztését DC TIG DC-vel, kézi hegesztést bevont elektródákkal és elektromosan vezető anyagok vágását plazmasugárral. Megbízható HF érintésmentes gyújtás és az összes hegesztési paraméter digitális beállítása az összes hegesztés könnyű elsajátítása érdekében. Hordozható, mindössze 9,5 kg súlyú készülék!!!

A professzionális forrásból származó SIWM hegesztő tápegységek sorozata hozza a JOB-List funkciót. A források lehetővé teszik, hogy a beállított hegesztési paramétereket a 9 JOB-lista egyikében tárolja és később ismételt munkákhoz előhívja.

Az áttekinthető előlapról történő egyszerű kezelés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.

Jellemzők és funkciók:

  • Digitális vezérlés.
  • TIG hegesztés elektronikus HF gyújtással
  • TIG impulzushegesztés
    • A hőbevitel minimalizálása vékony anyagok esetén.
    • Hegesztési modellezés kiegészítő anyag nélkül.
  • 2 ütemű/4 ütemű üzemmód
  • Egyszerű és áttekinthető vezérlőpanel, TIG-hegesztéshez optimalizált kezelőszervek.
  • Állítható áramrámpa/idő
  • Állítható gáz előfúvás/gázfúvás
  • Kézi bevont elektródás hegesztés
    • Állítható áram és melegindítási idő
    • Állítható Arcforce
    • Antistick funkció
  • Gázhűtés
  • Könnyű, hordozható kivitel
  • 2,5 m hosszú hálózati kábel 16 A dugóval, védőérintkezővel
  • Hálózati csatlakozás 1x230 V/16 A
  • Hálózati feszültségtűrés 15%/-15%
  • JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása
  • Plazmavágás
    • Érintkező gyújtás
    • Még nehéz lemezek torzításmentes alakvágása is.

A kezelőpanel nézete

Ovládací panel SIWM Berlin 2400 DC PLASMA

A vezérlőpanel paraméterei

  1. Teljesítmény- és túlmelegedésjelző
  2. Működési mód - MMA / TIG / PLASMA
  3. Működési mód - 2 ütem/4 ütem
  4. Impulzus TIG hegesztés
  5. Encoder
  6. Egységjelzők
  7. Kézi bevont elektródás hegesztés fejlett funkciói
  8. JOB / SAVE - Gombok a hegesztési paraméterek előhívásához / mentéséhez
TIG-hegesztés programozási paraméterei
Parametry svařování TIG Berlin 2400 DC PLASMA
Pozíciók Hegesztési paraméter Leírás
1 Gáz előfúvás Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
2 Indítási áram Abszolút érték 10 A - 100 A.
3 Indítási áram Abszolút érték időtartam 0,1 s - 10 s (0,1 s lépés)
4 Hegesztési áram

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A
5 Impulzusáram A hegesztési áram százalékos értéke.
6 Az áram időtartama Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés).
7 Végső kráteráram Abszolút érték 10 A - 100 A.
8 Dofuk gáz Abszolút érték időtartam 0,1 s - 20 s (0,1 s lépés)
9 Távvezérlő kijelző
10 Impulzus szélesség 10% - 90%
11 Impulzusszám 1 Hz - 200 Hz

TIG pulzálás

Hagyományos pulzálás

Diagram pro konvenční pulzování TIG.Váltakozó hegesztés és impulzusáram jellemzően 1 - 10 Hz frekvenciatartományban. A hegesztőáramnál az anyag megolvasztása, majd az impulzusáramnál történő lehűtése elvén működik. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztőanyag kevésbé melegszik fel. Kiválóan alkalmas hézagok kiegészítő anyaggal történő áthidalására. Hernyóhegesztés kiegészítő anyag nélkül is. Jobb kontroll a hegesztőfürdő felett.

Nagy sebességű pulzálás

Vysokorychlostní pulzování TIG.

Nagyfrekvenciás pulzálás a hegesztési és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.

Kézi hegesztés bevont elektródával

HOTSTART funkció

Průběh proudu s funkcí HOTSTART

Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás megakadályozza a hegesztés kezdetén fellépő hibákat, és jelentősen csökkenti a hegesztési hibákat.

Beállítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje

ARCFORCE funkció

Ukázka funkce ARCFORCE
Hegesztés közben az ARCFORCE funkció a hegesztési áram rövid idejű növelésével megakadályozza az elektróda megtapadását az olvadékban. Ez a funkció megkönnyíti a kis áramerősségű, nagy cseppekkel történő hegesztést, különösen rövid hegesztőívek esetén.

Plazmavágás

Elektromosan vezető anyagok vágása vékony plazmasugárral, ha sűrített levegőforrással együtt használják.
Nagyon hatékony ötvözetlen, alacsonyan ötvözött és magasan ötvözött (rozsdamentes) acélok vágásához.
Műszaki lemezek vágása deformáció nélkül.

Vágási kapacitás
Acél

  • Minőségi vágás - 6 mm
  • Maximális vágás - 10 mm
  • Hasító vágás - 12 mm

Szállítási terjedelem:

Hegesztési tápegység VECTOR Berlin 2400 DC PLASMA
Hegesztőkábelek

TIGfáklya SR 17 4 m
földkábel 2,5 m 10-25 gumiköpennyel
elektródakábel 2,5 m 10-25 gumiköpennyel
fáklya PT-31 4 m
TIG tartozékok

1x Gáztömlő
2x Szorító SR 17/18/26 1,6 L=50 mm
2x Szorító SR 17/18/26 2,4 L=50 mm
2x Szorítóház SR 17/18/26 1,6 mm
2x Szorítóház SR 17/18/26 2,4 mm
4x Kerámia fúvóka SR 17/18/26 No. 4/5/6/7
1x Elektródaburkolat SR 17/18/26 hosszú
1x Elektródaburkolat SR 17/18/26 rövid 1x Elektródaburkolat SR 17/18/26 rövid
Tartozékok PLASMA 1x Légtömlő
1x Kondenzvízcsapda nyomásmérővel



Műszaki paraméterek:

Bemeneti feszültség 50/60 Hz: 1x230 ( /-15%) V
Védelem: 16 A
Üres feszültség: MMA: 73 V / PLAZMA: 265 V
Hegesztési áramtartomány: TIG: 10-200 A / MMA: 10-170 A / PLAZMA: 20-50 A
Terhelhetőség 100% (40°C-on) (?): TIG: 125 A / MMA: 85 A / PLAZMA: 25 A
Terhelhetőség 25% (40°C-on) (?): MMA: 170 A
40%-os terhelhetőség (40°C-on): TIG: 200 A / PLASMA: 40 A
Védettség: IP 21S
Méretek LxSxH: 405 x 160 x 320 mm
Súly: 9,5 kg
Hegesztőkábel csatlakozó mérete: 10-25
Minőségi vágás - acél: 6 mm
Maximális vágás - acél: 10 mm

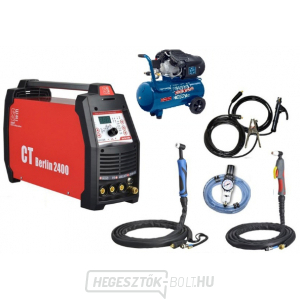

A készlet tartalma:
  • 1x HC 52 dc kompresszor
  • 1x VECTOR Berlin 2400 DC PLASMA hegesztőkábelek, TIG fáklya, PLASMA fáklya
