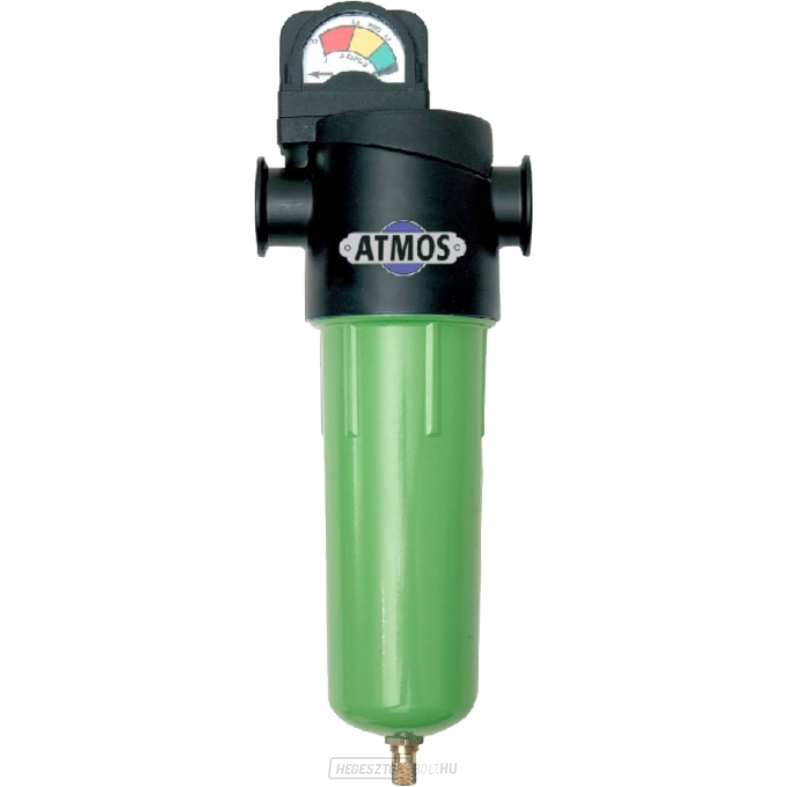

PF Szűrő kondenzátumleválasztóval ATMOS NGF (F04)

Az ATMOS ipari mikroszűrők PF patronnal automatikus kondenzátumleválasztóval rendelkeznek Az NGF mikroszűrők sorozata az alacsony üzemeltetési költségekre, ugyanakkor a lehető legmagasabb termékfunkcióra és a bejövő levegő tökéletes minőségére helyezi a hangsúlyt. Az alkalmazott technológia a sűrített levegő szűréséhez a legújabb anyagokat használja.

Ezek a termékek például festőműhelyekben is használhatók, mivel a felhasznált anyagok egyike sem tartalmaz nincs szilikon.

A sorozat mikroszűrői így megfelelnek az ISO 8573 sűrített levegőre vonatkozó szigorú szabványoknak. A szűrőelemek teljesítményét az ISO 12500 vizsgálati előírásoknak megfelelően igazolták.

Egyedülálló módon a nejlon tömlő a szűrőelem teljes felületén elosztja a levegőt. Ez minimális nyomásveszteséget eredményez örvénylés nélkül. A Venturi-Wave™ elem formája a 7,618,480 számú szabadalom által védett.

A szűrőbetét speciális mikroszálas szövetből készül, ezért a mikroszűrő nyomásvesztesége akár 50%-kal alacsonyabb, mint a hagyományos mikroszűrőké.

A szűrő analóg nyomáskülönbség-jelzővel rendelkezik, amely mutatja a szűrőbetét aktuális állapotát.

Azautomatikus kondenzátum-elvezető biztosítja a biztonságos kondenzátum-elvezetést kezelőszemélyzet nélkül.

A szűrőelemek (patronok) típusai

  • SF - folyadékot és szilárd anyagokat eltávolító alapszűrő
  • PF - Univerzális szűrő pneumatikusan működtetett gépek, motorok és hengerek védelmére
  • HF - Finomszűrő ipari alkalmazásokhoz, mint például festés, műanyag fröccsöntés vagy mérő- és vezérlőelemeket tartalmazó elosztórendszerekhez
  • UF - Ultrafinom szűrő a magas levegőminőséget igénylő technológiákhoz, beleértve az elektronikai gyártást is.
  • CF - aktívszenes szűrő, amely eltávolítja az olajgőzöket. Élelmiszer- és gyógyszeripari üzemek számára tervezték. Az orvostudományban a légzéshez szükséges levegő szűrésére használják.

Szűrőelem élettartama

A PF szűrőbetétet (patront ) tizenkét hónap elteltével, vagy ha a nyomáskülönbség eléri a 400 mbar-t, ki kell cserélni.

Alkalmazás

Az F04 sorozatú mikroszűrőt 85 000 liter/óra (1416 liter/perc) légszállítási sebességű kompresszorokhoz tervezték. Ezért alkalmas a PERFECT 7.5/500 típusú ATMOS dugattyús kompresszorhoz.

Műszaki paraméterek:

Működési térfogatáram: 85 m3/h.
Maximális üzemi nyomás: 16 bar
Csatlakozás: G 1/2'
ISO minőségi osztály - szilárd anyagok: 2
ISO minőségi osztály - olaj: 4
Felvett szilárd anyagok mérete: 1 µm
A részecskék felfogási hatékonysága: 99,999%
Maradék olajtartalom: 2 mg/m3
Max. nyomásesés - száraz szűrő: 0,04 bar
Max. nyomásesés - nedvesített szűrő: 0,1 bar
Szűrőbetét típusa: PF - univerzális szűrő
Szűrőbetét színe: fehér
Súly: 0,9 kg
