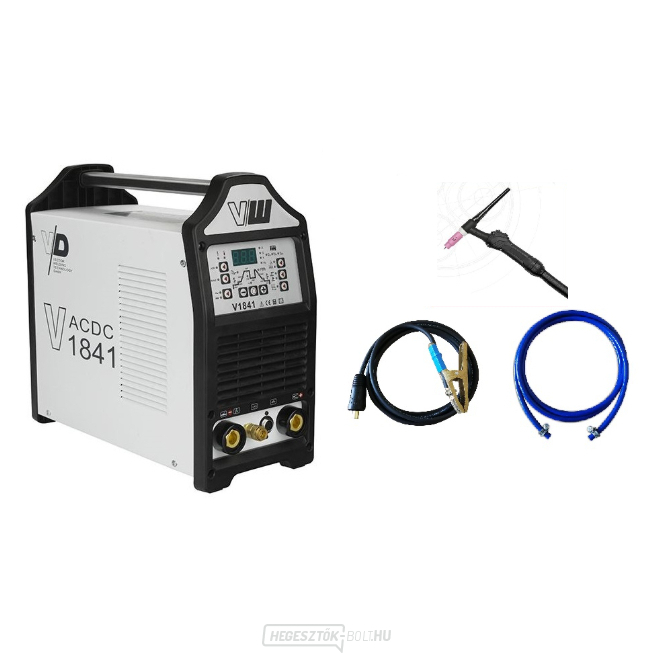

VECTOR DIGITAL V1841 ACDC hegesztőkábelek TIG fáklya potenciométerrel
A teljes megoldás a precíziós TIG AC/DC hegesztéshez
A kicsi, könnyű és hordozható V1841 AC/DC hegesztő tápegység a legújabb energiatechnológiát használja. Mikroprocesszoros vezérléssel precíziós hegesztést biztosít a TIG AC/DC hegesztéshez, valamint a kézi bevonatos elektródás hegesztéshez.
Az áttekinthető előlapról történő egyszerű kezelés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.
Jellemzők és funkciók
- TIG hegesztés reprodukálható, elektronikus HF gyújtással
- Állítható AC frekvencia 50 Hz-től 200 Hz-ig
- Állítható AC áramegyensúly
- TIG-impulzushegesztés
- A hőbevitel minimalizálása vékony anyagok esetében.
- Hegesztési modellezés kiegészítő anyag nélkül.
- 2 ütem/4 ütem üzemmód
- Egyszerű és áttekinthető vezérlőpanel, TIG-hegesztéshez optimalizált kezelőszervek.
- Állítható áramrámpa/idő
- Állítható gáz előfúvás/gázfúvás
- Kézi bevont elektródás hegesztés
- Állítható áram és melegindítási idő
- Állítható Arcforce
- Antistick funkció
- Gázhűtés
- Könnyű, hordozható kivitel
- 3 m hosszú hálózati kábel 16 A dugóval, védőérintkezővel
- Hálózati csatlakozás 1x230 V/16 A
- Hálózati feszültségtűrés 15%/-15%
- JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása
A kezelőpanel nézete
A vezérlőpanel paraméterei
- Hegesztési áram, hegesztési paraméterek
- Teljesítményjelző
- Termikus túlterhelésjelző
- Kézi bevont elektródás hegesztéshez szükséges speciális funkciók
- JOB / SAVE - Gombok a hegesztési program előhívásához / mentéséhez
- AC / DC - A hegesztési áram polaritása
- Működési típus - 2 ütem/4 ütem
- Hegesztési módszerek - MMA / TIG
- Impulzus hegesztés
- Programozási paraméterek kijelzői
- Pozitív értékváltozás (értéknövekedés)
- Negatív értékváltozás (értékcsökkenés)
- A programozási paraméterek kiválasztása
| Pozíció | Hegesztési paraméter | Leírás |
| 1 | Gáz előfúvás | Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés) |
| 2 | Indítási áram | Abszolút érték 10 A - 100 A. |
| 3 | Indítási áram | Abszolút érték időtartam 0,1 s - 10 s (0,1 s lépés) |
| 4 | Hegesztési áram | MMA: 10 A - 170 A / TIG AC/DC: 10 A - 180 A |
| 5 | Impulzusáram | A hegesztési áram százalékos értéke. |
| 6 | Impulzusszélesség | 10% - 90% |
| 7 | Impulzus frekvencia | 1 Hz - 200 Hz |
| 8 | Áramerősség időtartama | Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés) |
| 9 | Kráter végi áram | Abszolút érték 10 A - 100 A. |
| 10 | Dofuk gáz | Abszolút érték időtartam 0,1 s - 20 s (0,1 s lépés) |
| 11 | AC frekvencia | 50 Hz - 200 Hz |
| 12 | Egyensúly Ac | Pozitív komponens átmérő 10% - 30% |
AC áram hullámforma szabályozása
AC frekvencia
Hegesztőfürdő szélességének szabályozása.
Az AC frekvencia növelése fókuszáltabb és irányítottan stabilabb ívet biztosít. A frekvencia csökkentése lágyítja az ívet és szélesíti a hegesztőfürdőt.
Szélesebb hegesztőfürdő. Jó behatolás. |
Szűkebb hegesztőfürdő. Hézagolt hegesztésekhez és automatikus alkalmazásokhoz. |
Szélesebb hegesztési fürdő.
|
Keskenyebb hegesztés.
|
Egyensúly AC
A váltóáram tisztító komponensének beállítása az alumínium felületén lévő oxid eltávolítására.
A legalacsonyabb értékkel maximális behatolás érhető el. Ezzel szemben a legmagasabb értéknél a maximális tisztító hatás az alumínium felületén lévő vastag oxidréteg eltávolítására. A váltóáram pozitív komponensének százalékos arányát jelzi.
Szélesebb hegesztőfürdő. Jó hegesztési penetráció. Nagy igénybevétel a volfrámelektródán. |
Hegesztőfürdő nagyobb hézagközzel. Alacsony feszültség a volfrámelektródán. |
Nagyobb tisztító hatás a hegesztés körül.
|
Nincs látható tisztító hatás.
|
TIG pulzálás
Hagyományos pulzálás
Váltakozó hegesztés és pulzáló áram jellemzően 1 - 10 Hz frekvenciatartományban. Úgy működik, hogy a hegesztőáram alatt megolvasztja az anyagot, és az impulzusáram alatt lehűti azt. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési anyag kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hernyóhegesztés kiegészítő anyag nélkül is. Jobb kontroll a hegesztőfürdő felett.
Nagy sebességű pulzálás
Nagyfrekvenciás pulzálás a hegesztési és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.
Kézi hegesztés bevont elektródával
HOTSTART funkció
Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás megakadályozza a hegesztés kezdetén fellépő hibákat, és jelentősen csökkenti a hegesztési hibákat.
Beállítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje
ARCFORCE funkció
Szállítási terjedelem:
| Hegesztőforrás | VECTOR DIGITAL AC/DC V1841 |
| Hegesztőkábelek | Földkábel 200A 4 m HD 35-50 4 m, gumiköpennyel |
| Tartozékok | Gáztömlő 2 m VD |
Műszaki paraméterek:
TIG fáklya RL 26 4m Highflex potenciométerrel
Tulajdonságok:
- Professzionális léghűtéses TIG hegesztőfáklya rendkívül rugalmas tömlőköteggel.
- Ergonomikusan kialakított RTC markolat puha műanyag elemekkel a megbízható fogás és tartás érdekében
- Kisméretű fogantyú kialakítása.
- Nagymértékben rugalmas és tartós tömlőköteg
- Bőrvédelem az 1 m hosszú kábelköteghez
- Egy gomb / Dupla gomb
- Elhasználódó alkatrészek nélkül
- Áram: kábel gyorscsatlakozó 35-50
- Gáz: Tömlő végzáró sapka nélkül
- Vezérlés: 7 eres kábel csatlakozó nélkül
- 1x TIG fáklya RL 26 4m Highflex RTC-DD-Poti 7 pólusú KO
- 1x VECTOR DIGITAL V1841 ACDC hegesztő kábelek
