Gázüzemű fűtési forrás kapcsolótáblával
A K7301 egy olyan tápegység, amelyet a reduktor fűtésének ellátására terveztek olyan hegesztőgépeknél, amelyeknél ez a tápegység nincs közvetlenül a szekrénybe beépítve. Alkalmas a K7100 utazó kocsiba való beszerelésre.
A tápegységet átmenőcsatlakozóként tervezték a hegesztőgépnek a TN-C hálózatról történő ellátására, ugyanakkor rendelkezik egy 230 V-os aljzattal a folyadékhűtő rendszeregység csatlakoztatására, valamint egy 24 V AC vagy 42 V AC konnektorral a reduktoros fűtőberendezés ellátására.

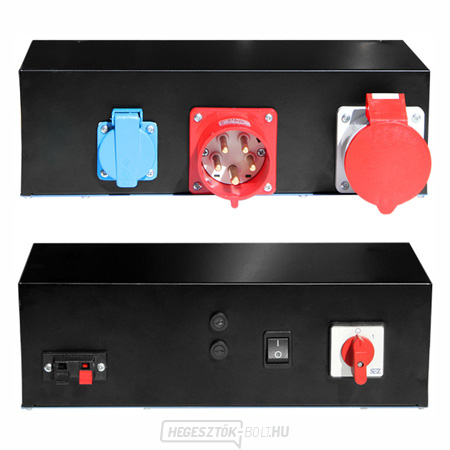

A tápegység egy főkapcsolóval van felszerelve, amellyel az egész egységet le lehet választani a hálózatról, valamint egy billenőkapcsolóval, amellyel a nyomáscsökkentő szelep fűtésére szolgáló különálló kivezetés lekapcsolható.
Műszaki paraméterek:
Tápfeszültség 50/60 Hz: 3x 400 V
Bemeneti tápfeszültség: 32 A
Kimeneti feszültség I: 3x 400 C
Kimeneti tápfeszültség I: 32 A
Kimeneti feszültség II: 1x 230 V
Kimeneti tápfeszültség II: 1,8 A
Kimeneti feszültség III: 24 V vagy 42 V
Kimeneti tápfeszültség III: 4 A vagy 2,3 A
Védelmi osztály: IP 21.
