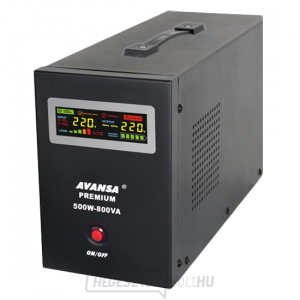

AVANSA UPS 500W 12V-os tartalék tápegység
Tartalék tápegység AVANSA UPS 500W 12V
Tartalék tápegység AVANS keringetőgépekhez 500 W, kábelekkel együtt.
Műszaki adatok:
Maximális kapacitás: 800 VA
Maximális névleges teljesítmény: 500 W
Fő bemeneti teljesítmény: 150 - 270 VCA
Bemeneti frekvencia: 45 - 65 Hz
Kimeneti teljesítmény: 207 - 241 VCA
Bemeneti frekvencia: 50 - 60 Hz
Kapcsolási idő: lt;4ms
Akkumulátor kapacitása: 12V DC
Túlterhelés elleni védelem: 11030% (30 másodperc)
Ez a termék a professzionális automatikus tartalék tápegységek (UPS) csoportjába tartozik, amelyeket kifejezetten a szilárd tüzelésű kazánok folyamatos áramellátására terveztek és gyártottak fő áramkimaradás esetén. Áramkimaradás esetén az UPS azonnali akkumulátorteljesítményt biztosít, hogy a keringtetők működjenek és a kazán biztonságosan hűljön.
Ez a tartalék tápegység más olyan elektromos készülékek működésének fenntartására is használható, amelyek stabil elektromos energiaparamétereket igényelnek. Ez a termék nem használható átalakítóként (12V-os akkumulátorról történő korlátlan működéssel).
A készülék fő jellemzője a bemeneti teljesítménygörbe akkumulátorról történő működés esetén. A görbe egy tiszta szinuszhullám, amely megegyezik a ház fő áramforrásával. Amikor a ház fő áramforrása be van kapcsolva, a tartalék áramforrás feltölti az akkumulátort, és biztosítja az akkumulátor hosszú élettartamát. A tartalék tápegység (UPS) csak külső 12V-os akkumulátorral működik (az 1050W-os modell esetében 24V-os akkumulátorral). Csak ólomsavas típusú akkumulátort szabad használni, mivel a tartalék tápegységet úgy tervezték, hogy ezt a típusú akkumulátort töltse. Gél akkumulátorok használata nem ajánlott.
FIGYELEM! Legyen óvatos az akkumulátor kezelésénél. A tartalék tápegység csatlakoztatásakor távolítsa el a fémtárgyakat (pl. karkötők, láncok, órák, gyűrűk ... stb.). Mivel az elektromos áram rövidzárlatot és ennek következtében a fogyasztó testén lévő fémes anyagok szétesését okozhatja. Az akkumulátor csatlakoztatásakor tartsa be a polaritást: a piros ( pozitív) kábelt a terminálhoz, a fekete (-negatív) vezetéket pedig a terminálhoz - csatlakoztatja. A kábelt az akkumulátor pólusaihoz fém csatlakozókkal csatlakoztatja. Ajánlatos az akkumulátor érintkezőit a csatlakoztatás előtt kefével megtisztítani. Húzza meg a csatlakozót egy csavarkulccsal, hogy biztosítsa a szilárd érintkezést.
Telepítse az UPS-t száraz, nedvességtől mentes, víztől és hótól védett helyre. Az UPS telepítési helyének elég nagynak kell lennie ahhoz, hogy ne akadályozza az UPS hűtőrendszerét. Ezenkívül a helynek mentesnek kell lennie a portól vagy szénportól, amely blokkolhatja az UPS ventilátort. A telepítés helyét jól kell szellőztetni, hogy a rendszer ne melegedjen túl. Az áramütés elkerülése érdekében ellenőrizze, hogy az összes kábel jó állapotban van-e, és nincs-e benne szigetelés nélküli rész. A tartalék tápegység (UPS) működése íveket okozhat. A tartalék tápegységet nem szabad gyúlékony környezetbe telepíteni.
FIGYELEM! A tartalék tápegység (UPS) csak akkor működik, ha külső akkumulátorral van összekötve. Nem szabad csatlakoztatott akkumulátor nélkül használni. Ha az akkumulátor csatlakoztatva van, csatlakoztassa a fő tápkábelt egy földeléssel ellátott hálózati aljzatba (230 V, 50 Hz). A tápegység hátoldalán csatlakoztassa azt a készüléket, amelyet áramkimaradás esetén működtetni szeretne. Kövesse a következő sorrendet: csatlakoztassa az akkumulátort, csatlakoztassa a fő tápegységet, majd csatlakoztassa a fogyasztót (készüléket) a tartalék tápegységhez (UPS). A tápegység bekapcsolásához nyomja meg és tartsa lenyomva a bekapcsológombot (ON/OFF) kevesebb mint 4 másodpercig.
A rendszer működése a hálózati feszültségű akkumulátor állapotának automatikus érzékelésével kezdődik. Ha az akkumulátor feszültsége 10,8 V alá csökken, az akkumulátor megsérülhet, és nem indítható el.
Áramkimaradás esetén, vagy ha az áramellátási paraméterek nem a normál tartományon belül vannak, a tartalék tápegység (UPS) automatikusan átkapcsol az akkumulátorra. A tartalék tápegység átkapcsolása az akkumulátorra a tartalék tápegység (UPS) kijelzőjén látható. Az UPS hangjelzéssel is jelzi, hogy az UPS akkumulátorra vált.
Ha az akkumulátor feszültsége a minimális érték alá csökken (az akkumulátor lemerült), az UPS növeli a figyelmeztető hangjelzés frekvenciáját és lekapcsolja az áramellátást.
Ha az UPS-hez csatlakoztatott eszköz 110%-kal meghaladja a maximális teljesítményt, az UPS időszakos hangjelzést ad és automatikusan kikapcsol. Induktív eszközök (pl. vízszivattyúk és villanymotorok) esetén ajánlott az eszközöket az UPS maximális teljesítményének legfeljebb 50%-áig használni, mivel az induktív eszközöknek indításkor kétszeres teljesítményre lehet szükségük.
FIGYELEM! Veszély! Működés közben ne érintse meg az akkumulátor csatlakozókat.
A tartalék tápegység (UPS) leállításához tartsa lenyomva az ON/OFF gombot 4 másodpercig. Az UPS ezután hangjelzést ad és leáll. Az akkumulátor élettartamának meghosszabbítása érdekében ajánlott legalább 2 havonta egyszer üresen és teljesen feltöltve ciklikusan feltölteni az akkumulátort. Akkor is végezze el ezt a műveletet, ha 2 hónapon belül nem volt meghibásodás, és az akkumulátor még mindig teljesen feltöltött.
FIGYELEM! Ez egy olyan biztonsági eszköz, amelyet csak áramkimaradás esetén lehet használni. Kérjük, ne hagyja az üzemanyag közelében, amikor ezt a készüléket használja.
Fő funkciók:
A tartalék áramellátás (UPS) leáll, ha az akkumulátor lemerül. Ha az akkumulátor 10,8 V-ig lemerül, a tartalék tápegység lekapcsolja az áramellátást, hogy megakadályozza az akkumulátor tönkremenetelét. Egy gyors hangjelzés jelzi: - Túlterhelésvédelem: ha az UPS terhelése meghaladja a névleges teljesítmény 110%-át, az UPS leáll, hogy megakadályozza a károsodást. Rövidzárlatvédelem: az UPS rövidzárlat esetén leáll. A feszültségszabályozó (AVR) adott időközönként állandó feszültséget biztosít a berendezésnek. Akkumulátor bekapcsolva: a rendszer akkumulátorra kapcsol, és folyamatos áramellátást biztosít a berendezés számára. Bypass funkció: automatizálás: ha a hálózatban rendellenes áramellátás van, a tartalék tápegység automatikusan átkapcsol az akkumulátorra - Átalakítás a munka indításához: bizonyos esetekben a tartalék tápegység (UPS) névleges teljesítményénél nagyobb indítási teljesítményre van szükség. Ebben az esetben az UPS úgy oldja meg ezt a problémát, hogy kapacitásának 110%-át biztosítja. Amint a kapacitás elfogyott, a rendszer leáll. Nagy töltési áram: a kezdeti töltési áram körülbelül 10A. A hagyományos töltőknél rövidebb idő alatt tölti fel az akkumulátort.
Akkumulátor készenléti állapot: az akkumulátor teljes feltöltése után az UPS folyamatosan töltve tartja az akkumulátort. Az optimális eredmény érdekében az akkumulátor kapacitásának 50 Ah és 150 Ah között kell lennie. Ne használjon 50Ah-nál kisebb kapacitású akkumulátort, mivel az UPS korai töltési árama (akár 10A) csökkentheti az élettartamot.
100W-os energiafogyasztás esetén:
egy 65Ah-s akkumulátorral ellátott UPS 3,5 órán keresztül működik.
Egy 120 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 6,5 órán keresztül működik.
Egy 150 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 8 órán keresztül működik.
200 W fogyasztás esetén:
Egy 65 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 2 órán keresztül működik.
Tartalék tápegység (UPS) 120 Ah akkumulátorral 3 órán keresztül működik.
Tartalék tápegység (UPS) 150 Ah akkumulátorral 4 órán keresztül működik.
300W fogyasztás esetén:
Tartalék tápegység (UPS) 65 Ah akkumulátorral 1,5 órán keresztül működik.
Tartalék tápegység (UPS) 120 Ah akkumulátorral 2,5 órán keresztül működik.
Tartalék tápegység (UPS) 150 Ah akkumulátorral 3 órán keresztül működik.
Az akkumulátor nem tartozék!
