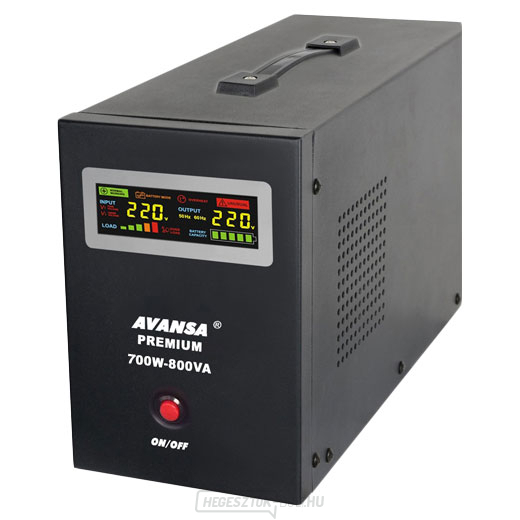

AVANSA UPS tartalék tápegység 700W 12V
Tartalék tápegység AVANSA UPS 700W 12V
Tartalék tápegység AVANS keringetőgépekhez 700 W, kábelekkel együtt.
Műszaki adatok:
Maximális kapacitás: 800 VA
Maximális névleges teljesítmény: 700 W
Fő bemeneti teljesítmény: 150 - 270 VCA
Bemeneti frekvencia: 45 - 65 Hz
Kimeneti teljesítmény: 207 - 241 VCA
Bemeneti frekvencia: 50 - 60 Hz
Kapcsolási idő: lt;4ms
Akkumulátor kapacitás: 12V DC
Túlterhelés elleni védelem: 11030% (30 másodperc)
Ez a termék a professzionális automatikus tartalék tápegységek (UPS) csoportjába tartozik, amelyeket kifejezetten a szilárd tüzelésű kazánok folyamatos áramellátására terveztek és gyártottak fő áramkimaradás esetén. Áramkimaradás esetén az UPS azonnali akkumulátorteljesítményt biztosít, hogy a keringtetők működjenek és a kazán biztonságosan hűljön.
Ez a tartalék tápegység más olyan elektromos készülékek működésének biztosítására használható, amelyek stabilitást és állandó teljesítményparamétereket igényelnek. Ez a termék nem használható átalakítóként (12V-os akkumulátorról történő korlátlan működéssel).
A készülék fő jellemzője a bemeneti teljesítménygörbe, amikor akkumulátorról működik. A görbe egy tiszta szinuszhullám, amely megegyezik a ház fő áramforrásával. Amikor a ház fő áramforrása be van kapcsolva, a tartalék áramforrás feltölti az akkumulátort, és biztosítja az akkumulátor hosszú élettartamát. A tartalék tápegység (UPS) csak külső 12V-os akkumulátorral működik (az 1050W-os modell esetében 24V-os akkumulátorral). Csak ólomsavas típusú akkumulátort szabad használni, mivel a tartalék tápegységet úgy tervezték, hogy ezt a típusú akkumulátort töltse. Gél akkumulátorok használata nem ajánlott.
FIGYELEM! Legyen óvatos az akkumulátor kezelésénél. A tartalék tápegység csatlakoztatásakor távolítsa el a fémtárgyakat (pl. karkötők, láncok, órák, gyűrűk ... stb.). Mivel az elektromos áram rövidzárlatot és ennek következtében a fogyasztó testén lévő fémes anyagok szétesését okozhatja. Az akkumulátor csatlakoztatásakor tartsa be a polaritást: a piros ( pozitív) kábelt a terminálhoz, a fekete (-negatív) vezetéket pedig a terminálhoz -. A kábelt az akkumulátor pólusaihoz fém csatlakozókkal csatlakoztatja. Ajánlatos az akkumulátor érintkezőit a csatlakoztatás előtt kefével megtisztítani. Húzza meg a csatlakozót egy csavarkulccsal, hogy biztosítsa a szilárd érintkezést.
A tartalék tápegységet (UPS) száraz, nedvességtől mentes, víztől és hótól védett helyre telepítse. Az UPS telepítési helyének elég nagynak kell lennie ahhoz, hogy ne akadályozza az UPS hűtőrendszerét. Ezenkívül a helynek mentesnek kell lennie a portól vagy szénportól, amely blokkolhatja az UPS ventilátort. A telepítés helyét jól kell szellőztetni, hogy a rendszer ne melegedjen túl. Az áramütés elkerülése érdekében ellenőrizze, hogy minden kábel jó állapotban van-e, és nincs-e benne szigetelés nélküli rész. A tartalék tápegység (UPS) működése íveket okozhat. A tartalék tápegységet nem szabad gyúlékony környezetbe telepíteni.
FIGYELEM! Az UPS csak akkor működik, ha külső akkumulátorhoz van csatlakoztatva. Nem szabad csatlakoztatott akkumulátor nélkül használni. Ha az akkumulátor csatlakoztatva van, csatlakoztassa a fő tápkábelt egy földeléssel ellátott hálózati aljzatba (230 V, 50 Hz). A tápegység hátoldalán csatlakoztassa azt a készüléket, amelyet áramkimaradás esetén működtetni szeretne. Kövesse a következő sorrendet: csatlakoztassa az akkumulátort, csatlakoztassa a fő tápegységet, majd csatlakoztassa a fogyasztót (készüléket) a tartalék tápegységhez (UPS). A tápegység bekapcsolásához tartsa lenyomva a bekapcsoló gombot (ON/OFF) 4 másodpercig.
A rendszer működése a hálózati feszültségű akkumulátor állapotának automatikus érzékelésével kezdődik. Ha az akkumulátor feszültsége 10,8 V alá csökken, az akkumulátor megsérülhet, és nem indítható el.
Áramkimaradás esetén, vagy ha az áramellátási paraméterek nem a normál tartományon belül vannak, a tartalék tápegység (UPS) automatikusan átkapcsol az akkumulátorra. Az UPS akkumulátorra való átkapcsolását az UPS kijelzője mutatja. Az UPS készülék hangjelzéssel is értesíti az UPS-t az akkumulátorra való átkapcsolásról.
Amikor az akkumulátor feszültsége a minimális érték alá csökken (az akkumulátor lemerül), az UPS megnöveli a figyelmeztető hangjelzés frekvenciáját és lekapcsolja a tápellátást.
Ha az UPS-hez csatlakoztatott eszköz 110%-kal túllépi a maximális teljesítményt, az UPS időszakosan hangjelzést ad, és automatikusan kikapcsol. Induktív eszközök (pl. vízszivattyúk és villanymotorok) esetén ajánlott az UPS maximális teljesítményének legfeljebb 50%-áig használni az eszközöket, mivel az induktív eszközöknek indításkor kétszeres teljesítményre lehet szükségük.
FIGYELEM! Veszély! Ne érintse meg az akkumulátor csatlakozókat működés közben.
A tartalék tápegység (UPS) leállításához tartsa lenyomva az ON/OFF gombot 4 másodpercig. Az UPS ezután hangjelzést ad és leáll. Az akkumulátor élettartamának meghosszabbítása érdekében ajánlott legalább 2 havonta egyszer egy üres és egy teljes töltési ciklust végezni. Ezt a műveletet akkor is végezze el, ha a 2 hónapos időszak alatt nem volt meghibásodás, és az akkumulátor még mindig teljesen feltöltött.
FIGYELEM! Ez egy olyan biztonsági eszköz, amelyet csak áramkimaradás esetén lehet használni. Kérjük, ne hagyja az üzemanyag közelében, amikor ezt a készüléket használja.
Fő funkció:
A tartalék tápegység (UPS) leáll, ha az akkumulátor lemerül. Ha az akkumulátor 10,8 V-ig lemerül, a tartalék tápegység lekapcsolja az áramellátást, hogy megakadályozza az akkumulátor tönkremenetelét. Egy gyors hangjelzés jelzi: - Túlterhelés elleni védelem: ha az UPS terhelése meghaladja a névleges teljesítmény 110%-át, az UPS leáll, hogy megakadályozza a károsodást. Rövidzárlatvédelem: az UPS rövidzárlat esetén leáll. A feszültségszabályozó (AVR) adott időközönként állandó feszültséget biztosít a berendezésnek. Akkumulátoros tápellátás bekapcsolva: a rendszer akkumulátorra kapcsol, és folyamatos tápellátást biztosít a berendezés számára. Bypass funkció: automatizálás: ha a hálózatban rendellenes áramellátás van, a tartalék tápegység automatikusan átkapcsol az akkumulátorra - Átalakítás a munka megkezdéséhez: bizonyos esetekben a tartalék tápegység (UPS) névleges teljesítményénél nagyobb indítási teljesítményre van szükség. Ebben az esetben a tartalék tápegység (UPS) ezt a problémát úgy oldja meg, hogy kapacitásának 110%-át szolgáltatja. A kapacitás átadása után a rendszer leáll. Nagy töltési áram: a kezdeti töltési áram körülbelül 10A. A hagyományos töltőknél rövidebb idő alatt tölti fel az akkumulátort.
Készenléti akkumulátor megőrzése: az akkumulátor teljes feltöltése után a tartalék tápegység (UPS) tartja az akkumulátor töltöttségét. Az optimális eredmény érdekében az akkumulátor kapacitásának 50 Ah és 150 Ah között kell lennie. Ne használjon 50Ah-nál kisebb kapacitású akkumulátort, mivel az UPS korai töltési árama (akár 10A) csökkentheti az élettartamot.
100W fogyasztás esetén:
egy 65Ah-s UPS 3,5 órán keresztül működik.
Egy 120 Ah-s UPS 6,5 órán keresztül működik.
Egy 150 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 8 órán keresztül működik.
200 W fogyasztás esetén:
egy 65 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 2 órán keresztül működik.
Egy 120 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 3 órán keresztül működik.
Egy 150 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 4 órán keresztül működik.
300 W fogyasztás esetén:
egy tartalék tápegység (UPS) 65 Ah-s akkumulátorral 1,5 órán keresztül működik.
Egy 120 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 2,5 órán keresztül működik.
Egy 150 Ah-s akkumulátorral ellátott tartalék tápegység (UPS) 3 órán keresztül működik.
Az elem nem tartozék!
