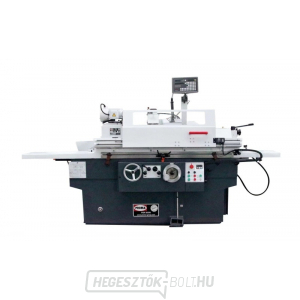

PBK-500N - Univerzális hengeres köszörűgép

Alapvető tartozékok:

frekvenciaváltó, fix lunetta, mozgatható lunetta, belső csiszolóberendezés, munkalámpa, kiegyensúlyozó állvány, kiegyensúlyozó dorong, 2 centrálási fog, hűtőrendszer, folyadékfröccsenés elleni védelem, csiszolótárcsa-egyengető, munkadarabtartó, szerszámok.

Műszaki adatok:

Max. csiszolási hossz: 500 mm
Fogak magassága: 135 mm
Külső csiszolási átmérő: 8 - 200 mm
Max. munkadarab súlya: 60 kg
Belső csiszolási átmérő: 13-100 mm
Max. csiszolási mélység: 125 mm
Max. asztal dőlésszög: 3/-9°
Max. 600 mm
Folyamatos asztalmozgás: 0,1 - 4 m/min.
Max. előtolási sebesség kézikerékkel: 6 mm.U-1
Digitális mérés 2 tengelyre: Igen
Munkasorsó fordulatszám: 25 - 220 mm.U-1
Folyamatos vezérlés: Igen
Munkasorsó kúpossága: Mk4
Munkaorsó dőléstartomány: 90°
Köszörűkorong meghajtás: ↓
Köszörűkorong méret: 400 x 50 x 203 mm
Orsó fordulatszám: 1670 U.min-1
Orsó fordulatszám belső köszörüléshez: 20.000 U.min-1
Köszörűorsó dőléstartomány: /- 30°
Köszörűfej elmozdulási hossza: 200 mm
Skálaosztás - nóniusz: 0,005 mm
Kúp: ↓
Kúp: Mk4
Tailstock pinole löket: 35 mm
Teljesítmény, méretek és súlyok: ↓
Köszörűorsó motorteljesítmény: 4 kW
Munkásorsó motorteljesítmény: 0,75 kW
Teljes súly csomagolással együtt: 2400,0 kg
Nettó súly: 2200,0 kg
