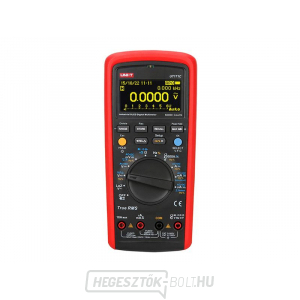

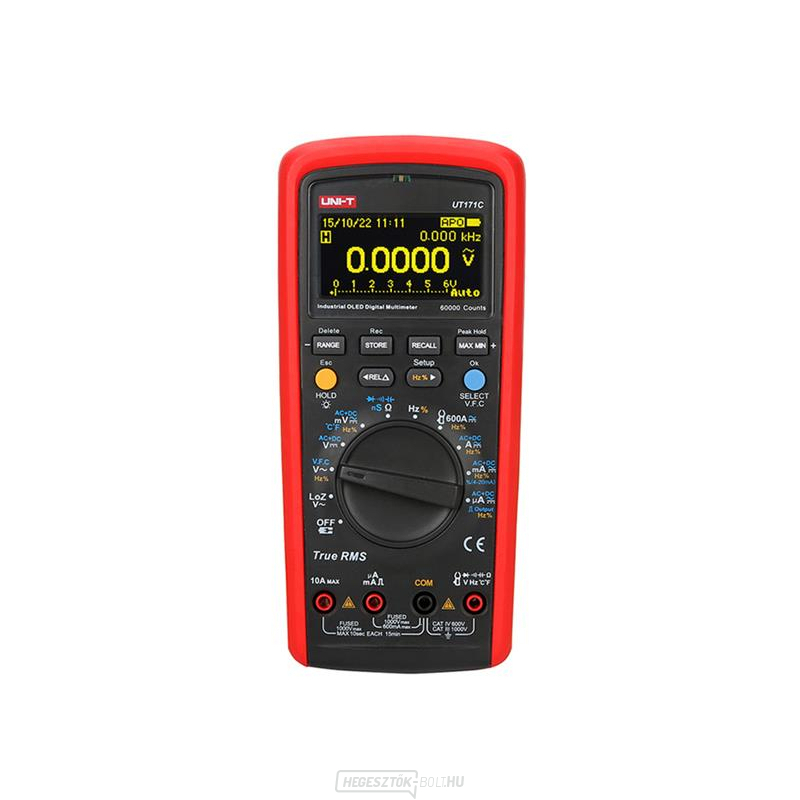

UNI-T UT171C multiméter

UNI-T UT171C multiméter

  • Az UT171 sorozatú multiméterek kézi multiméterek automatikus és kézi tartományváltással és 4 3/4 - 4 5/6 számjegyes felbontással. A műszerek a felső középosztályba tartoznak, minőségi kialakítás és megbízhatóság jellemzi őket, és ipari felhasználásra alkalmasak. Képesek AC/DC feszültségek és áramok, ellenállás, diódavizsgálat, folytonossági vizsgálat, kapacitás, frekvencia, munkakapcsolat, hőmérséklet, 4-20mA áramkör, vezetőképesség, VFC, NCV mérésére. A műszerek lehetővé teszik az adattárolást és a csatlakoztathatóságot USB-n keresztül optikai szigeteléssel vagy Bluetooth-on keresztül.

AzUNI-T UT171C multiméter az UT171 sorozat legjobb műszere.
Az UT171A-tól eltérően az UT171C nagyobb tartományban mér ellenállást és kapacitást, valamint a vezetőképességet (az ellenállás inverzét) is méri. A kijelző típusa pontmátrixos OLED. A kijelző tartománya ±60000 a feszültség-, áram- és frekvenciaméréseknél és ±6000 a kapacitásméréseknél. A kijelző 31 pontból álló analóg bargrafikus kijelzőt tartalmaz. Frissítési sebesség 4-5 alkalommal másodpercenként. Az áramtartományok védelmét csővezetékes biztosítékok biztosítják (10A tartomány FF 10A H/1000V biztosítékkal (10 x 38mm); mA/µA tartomány FF 800mA H/600V biztosítékkal (6 x 32mm)). A készülék képes saját biztosítékainak tesztelésére (a készülék kinyitása nélkül). A multiméter tápellátását egy 7,4V/1800mAh lítium akkumulátor biztosítja. A mérési mennyiségek tartománya automatikusan, vagy manuálisan választható ki. A csomagban CAT III 1000V és CAT IV 600V biztonsági kategóriájú, tüskés mérőkábelek találhatók.

Termék paraméterei :

  • Teljes mértékben megfelel az IEC/EN61010-1 szabványnak, és kettős szigeteléssel rendelkezik.
  • CAT III 1000V kategóriába sorolva - beltéri el. Háromfázisú elosztást is magában foglaló telepítés
  • CAT IV 600V - kültéri elektromos berendezések Telepítés ( megszakítók, beltéri telepítés megkezdése )
  • maximális kijelző 60000, invertált OLED kijelzőtípus pontmátrixszal
  • kijelző kijelző a frekvenciaméréshez 60000
  • kijelző kapacitásméréshez 6000
  • frissítési sebesség a legtöbb mérésnél 4-5 alkalommal másodpercenként
  • tartománybeállítás automatikus vagy manuális
  • Váltakozó feszültség (AC) mérési tartományok : 600 mV / 1000 V
  • Váltakozó áram (AC) mérési tartományok : 600 μA / 10 A
  • Egyenfeszültség (DC) mérési tartományok : 600 mV / 1000 V
  • Egyenáram (DC) mérési tartományok : 600 μA / 10 A
  • mérési tartományok a bilincsáramhoz : 60 és 600 A
  • Ellenállás mérési tartományok : 600 Ω / 60 MΩ
  • kondenzátor kapacitásának mérési tartományai : 60,00 nF / 60,00 mF
  • Frekvenciamérési tartományok : 60 Hz és 10 MHz között
  • Négyszögjel generátor : 0,5Hz és 4800Hz között
  • AC mérési tartomány : 1.0 ž 99%
  • periódus mérési tartomány : 100.0ms és 0.100µs között
  • vezetőképesség mérési tartomány : 60nS
  • hőmérséklet mérési tartomány -40°C~1000°C, ( a mellékelt K-típusú nikkel-króm-nikkel-szilícium termoelemmel csak 230°C-ig )
  • nagy pontosság
  • analóg skála Bargraph, 31 rész
  • TRMS, a váltakozó feszültségek és áramok effektív értékének mérése
  • A váltakozó feszültség mérések során a frekvencia vagy a váltakozó feszültség is mérhető a másodlagos kijelzőn.
  • az egyenfeszültséget felülmúló váltakozó áramú komponens is mérhető a másodlagos kijelzőn.
  • 1000 érték datalogizálása
  • relatív mérési mód
  • MAX és MIN csúcsértékek mérése 1 ms válaszidővel
  • hibás kábelezés jelzése
  • alacsony akkumulátor töltöttségi szint jelzése
  • automatikus kikapcsolás ( alvás üresjáratban )
  • a feszültségbemenetek túlterhelésvédelme
  • a túlfeszültség-bemenetek védelme gyorsbiztosítékokkal
  • bemeneti impedancia 10MΩ
  • érintésmentes feszültségérzékelés mérőcsapok nélkül
  • diódák és félvezető átmenetek tesztelése 0-3V-os feszültséggel
  • 7,4V/1800mAh LiIon akkumulátorral működik
  • a mellékelt USB-kábel átalakítóval és a CD-n található szoftverrel együtt
  • Lehetőség az UT-D08 Bluetooth adapter megvásárlására
  • mellékelt DC 10V/500mA töltő tápegység a tartozékokkal együtt
  • 1V/m intenzitású elmag. mezőben történő mérés további 5%-os hibával lehetséges.

Műszaki paraméterek :
(pontosság 23°C ±5°C és 75%-nál kisebb vagy azzal egyenlő relatív páratartalom mellett)

egyenfeszültség mérés ( bemeneti impedancia 10MΩ ) :
(tartomány / felbontás / pontosság)
600,00 mV / 10µV / ± 0,025 % 5
6,0000 V / 0,1 mV / ± 0,025 % 5
60,000 V / 1mV / ± 0,025 %.025 % 5
600,00 V / 10mV / ± 0,03 % 5
1000,0 V / 100mV / ± 0,03 % 5

AC feszültségmérés ( bemeneti impedancia kb. 10MΩ, 45Hz - 1kHz ) :
( tartomány / felbontás / pontosság )
600,00 mV / 10µV / ± 0,4 % 40
6,0000 V / 0,1 mV / ± 0,025 % 5
60,000 V / 1mV / ± 0,025 % 5
600,00 V / 10mV / ± 0.03 % 5
1000,0 V / 100mV / ± 0,03 % 5
LoZ 100,0 V / 0,1 V / ± 2,0 % 10
V.F.C. 600V/1000V / 0,01 V/0,1 V / ± 2,0 % 10

DC árammérés :
( tartomány / felbontás / pontosság )
600,0 μA / 0,01 μA / ± 0,25 % 20
6000,0 μA / 0,1 μA / ± 0,25 % 2
60,000 mA / 1μA / ± 0,7 % 2
600.0 mA / 10μA / ± 0,15% 2
6.000 A / 0,1mA / ± 0,5% 3
10.000 A / 1m A / ± 0,5% 2
% (4-20mA) / 0,01% / ± 0.5% 2

AC árammérés ( 45Hz - 1kHz ) :
( tartomány / felbontás / pontosság )
600,00 μA / 0,01 μA / ± 0,75% 20
6000,0 μA / 0,1 μA / ± 0,75% 20
60,000 mA / 1µA / ± 0.75 % 20
600.000mA / 10µA / ± 0,75 % 20
6.0000 A / 0,1mA / ± 1,5 % 20
10.000A / 1m A / ± 1,5 % 5

DC árammérés áramfogóval :
tartomány 60A ( 10mV/A-nál ) / felbontás 0,001A / pontosság ±(1,0% 30)
tartomány 600A ( 1mV/A-nál ) / felbontás 0,01A / pontosság ±(1.0% 30)

Váltakozó áram mérése áramfogóval :
tartomány 60A ( 10mV/A ) / felbontás 0,001A / pontosság ±(1,2% 30)
tartomány 600A ( 1mV/A ) / felbontás 0,01A / pontosság ±(1,2% 30)

ellenállás és vezetőképesség mérés :
( tartomány / felbontás / pontosság )
600,00 Ω / 0,01 Ω / ± 0.05 % 10
6,0000 kΩ / 0,1 Ω / ± 0,05 % 2
60,000 kΩ / 1Ω / ± 0,05 % 2
600,00 kΩ / 10Ω / ± 0,05 % 2
6,0000 MΩ / 100 Ω / ± 0,15% 5
60,000 MΩ / 1 kΩ / ± 3 % 2
60,00nS / 0,01nS / ± 1 % 10 ( S = Siemens egység )

kondenzátor kapacitásmérés :
( tartomány / felbontás / pontosság )
6.000 nF / 1 pF / ± 3,0 % 30
60,00 nF - 600,0 µF / 10pf - 100 nF / ± 2,5 % 5
6,000 mF - 60,00 mF / 1 µF - 10 µF / ± 10 %

frekvencia, munkakapcsolat és periódus mérések :
( tartomány / felbontás / pontosság )
60,000 Hz - 10,000 MHz / 0,0001 Hz - 0,001 MHz / ± 0,01 % 5
0,1 0,1 z 99,9% / 0,1% / ± 3,0% 40
100,0ms - 0,100µs / 0,1ms - 0,001µs / ± 0,1% 5

egyenszögjel generátor :
frekvencia 0,5Hz - 4800Hz / 0,1Hz lépésekben / pontosság ± 0,01% 5
töltés 0 100% / lépésenként 0,1% / pontosság ± 0,5%
amplitúdó / 0,8V csúcs / pontosság ± 0.2Vp

kijelző típusa : invertált, OLED, pontmátrix
mintavételi frekvencia : 4-5 / sec
számjegyek száma : 60000
analóg sor : 31 szegmens
tápegység : LiIon 7.4V/1800mAh akkumulátor
tartományvédelem FF 10A H/1000V biztosítékkal (10 x 38mm)
tartományvédelem FF 800mA H/1000V biztosítékkal (6 x 32mm)
készülék méretei : 206 x 95 x 53 mm
súly: kb. 500 g (elemekkel együtt)
üzemi hőmérséklet : 0°C és 40°C között
üzemi relatív páratartalom 0°C és 30°C között legfeljebb 75%, 30°C és 40°C között legfeljebb 50%
tárolási hőmérséklet : - 10°C és 50°C között
áramfogó opció, 600A-ig terjedő tartományokhoz.

A készülék megfelel akövetkező szabványoknak:
cETLus, CAT III 1000V, CAT IV 600V, kettős szigetelés, túlterhelés elleni védelem 1000V-nál nagyobb feszültségek esetén
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Megfelel az UL STD.: 61010-1, 61010-2-030 szabványoknak
CSA STD. szerinti tanúsítás. C22.2 61010-1, 61010-2-030, 61010-2-033

Csomag tartalma :

  • UT171C multiméter tároló tokkal
  • LiIon akkumulátor 7,4V/1800mAh - a műszerben
  • F1 biztosíték : FF 800 mA H 1000 V (6 x 32mm) - a készülékben
  • F2 biztosíték : FF 10 A H 1000 V (10 x 38 mm) - a műszerben.
  • USB kábel opto-el. átalakítóval és szoftver CD-vel
  • K-típusú hőelem ( nikkel-króm-nikkel-szilícium) 230°C-ig )
  • CAT III 1000V, CAT IV 600V tüskékkel ellátott tesztkábelek
  • DC 10V/500mA töltő tápegység tartozékokkal
  • használati utasítás cseh, szlovák és angol nyelven
