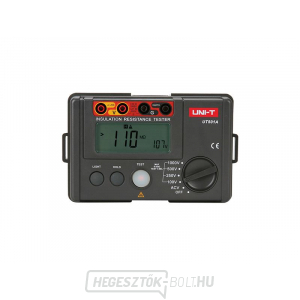

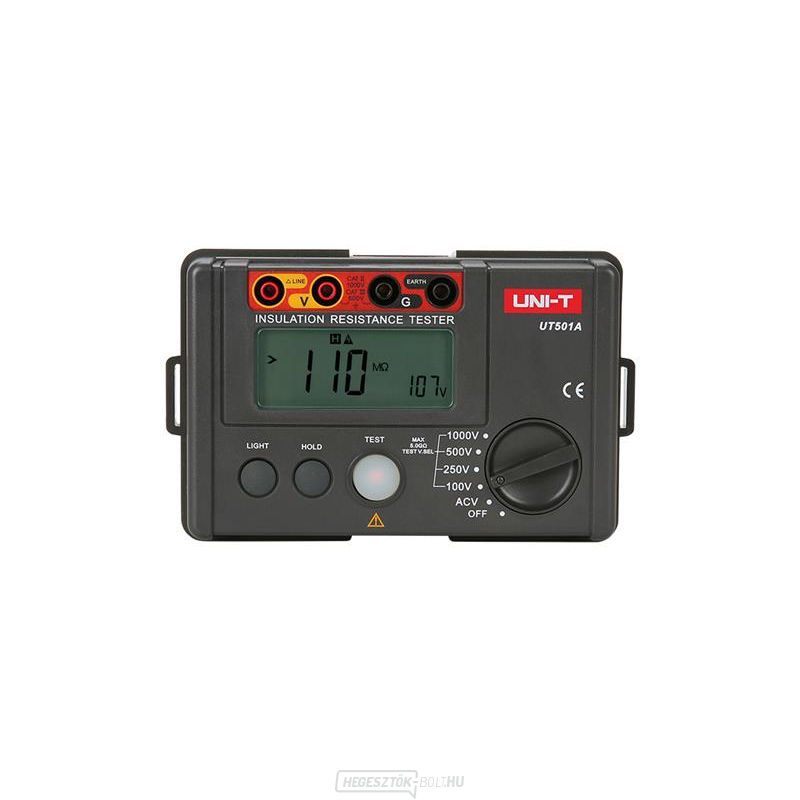

UNI-T UT501A Szigetelési ellenállásmérő
UNI-T UT501A szigetelési ellenállásmérő
Az UT500 sorozatú elektromos szigetelésvizsgáló készülékek az elektromos berendezések és háztartási készülékek szigetelési ellenállásának mérésére szolgálnak az időszakos ellenőrzések során. Ez az elektromos áramkörök közötti, illetve az áramkörök és a föld (készülékkeret) közötti szigetelési ellenállás mérésével történik. Az UT500 sorozatú készülékekkel mérhető a szigetelési ellenállás, a váltakozó feszültség, az alacsony ellenállás, a PI (polarizációs index) és a DAR (dielektromos abszorpció). Az egyes UT500 sorozatú műszerek különböznek a vizsgálati feszültségtartományokban (UT501A 100V-1000V, UT501B 250V-1000V, UT502A 500V-2500V), a maximálisan mért szigetelési ellenállásban (UT501A 0MΩ-5GΩ, UT501B 0MΩ-5GΩ, UT502A 0MΩ-20GΩ) és néhány egyéb paraméterben.
Ezek a transzformátorok, generátorok, nagyfeszültségű motorok, teljesítménykondenzátorok, tápkábelek, levezetők, kapcsolók, elektromos gépek és készülékek megfelelő működésének biztosítására szolgáló vizsgálati és ellenőrző műszerek. Ideális műszerek az elektromos karbantartás elvégzéséhez, és az IEC61010 és IEC61557 szabványoknak megfelelően készülnek.
Termékparaméterek UT501A:
- 0MΩ és 5,5GΩ közötti szigetelési ellenállás mérése
- egyenfeszültségi vizsgálat 100V / 250V / 500V / 1000V
- váltakozó feszültség mérése 30 és 750V között (50/60Hz)
- túlterhelésjelzés a >5,5GΩ esetén
- LCD háttérvilágítású kijelző 1999-es tartományban
- automatikus tartományváltás
- másodlagos kijelző a tesztfeszültséghez és az engedélyezett funkciókhoz
- piros fényjelzés
- 6x 1,5V (AA) elemes tápegység
- alacsony elemtartalom jelzése
- CATIII 600V túlfeszültségvédelem
UT501A specifikációk:
- Névleges vizsgálati feszültség / szigetelési ellenállás mérési tartomány / névleges mérési áram / belső ellenállás
100V / 0,00MΩ - 100MΩ / 1,00mA - 1,10mA / 100kΩ
250V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 250kΩ
500V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 500kΩ
1000V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 1MΩ
- Nyitott áramkör feszültségtűrés: +10%
- rövidzárlati tesztáram: kevesebb mint 1,8mA
- szigetelési ellenállás mérési pontossági tartomány: 0,00MΩ-99,9MΩ: ±(3%+5) / 100MΩ-5,5GΩ: ±(5%+5)
- váltakozó feszültség mérés - tartomány: 30V és 750V (50/60Hz)
- felbontás: 1V
- pontosság: ±(2%+3)
Általános információk:
- kijelző: multifunkciós LCD 70,6mm x 34mm, tartomány 1999
- kijelző háttérvilágítás: fehér háttérvilágítás opció vagy piros háttérvilágítás figyelmeztetés esetén
- automatikus tartományváltás:
- a belső kapacitás automatikus lemerülése a mérés befejeztével: igen
- tápellátás: 6x 1,5V-os alkáli elemek (AA)
- alacsony töltöttségi szint jelzése: igen, ha a feszültség 7V alá csökken
- súly:
- a termék méretei: 150 x 100 x 71mm
- a termék színe: piros és szürke
- gyári kalibrálási feltételek: környezeti hőmérséklet 23°C ±5°C, páratartalom 45% és 75% között
- ajánlott kalibrálás:
- üzemi körülmények: 0°C és +35°C között / a relatív páratartalom legfeljebb 75%
- tárolási körülmények: -20°C és +60°C között / a relatív páratartalom legfeljebb 80%
- magasság: max. 2000m
Az egyedi csomag tartalma:
- UT501A műszer: 1 db
- tesztkábelek: 1 pár
- lépéskapcsok: 1 pár
- AA 1,5V (LR6) elemek: 6 db
- angol, cseh, szlovák használati utasítás: 1db
Nagykereskedelmi csomagolás:
- standard kartondoboz mennyisége: 20 db
- standard kartondoboz méretei: 500 x 380 x 330 mm
- teljes kartondoboz súlya: kb. 17,7 kg
Gyártó:
https://www.uni-trend.com/
