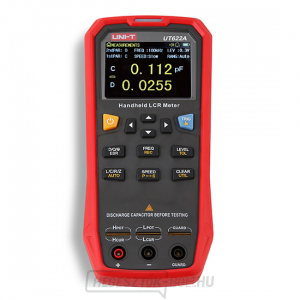

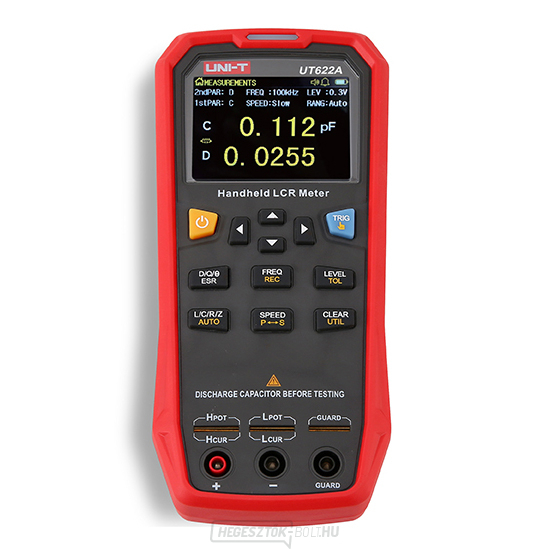

Multiméter UNI-T UT622A
UNI-T UT622A multiméter
Az UT622A LRC egy kézi mérőműszer alkatrészek - tekercsek (induktivitás), ellenállások (ellenállás) és kondenzátorok (kapacitás) és másodlagos tulajdonságaik mérésére: D (veszteségtényező), Q (minőségi tényező), Θ (fázisszög fokban), Θ (fázisszög radiánban) és ESR (egyenértékű soros vagy párhuzamos ellenállás). Az alkatrészparaméterek mérése 100, 120, 1000, 10000 Hz választható frekvenciájú váltakozó feszültségekkel és 0,1Vrms, 0,3Vrms, 1,0Vrms választható amplitúdókkal történik a jelforrás 100Ω kimeneti impedanciája mellett. A legnagyobb mérési pontosság 0,1%.
A műszer intuitív, 2,8 hüvelykes képátlójú TFT LCD kijelzővel és tíz fokozatban állítható háttérvilágítással, beépített nagy kapacitású 1800mAh Li-Pol akkumulátorral és miniUSB csatlakozóval rendelkezik a töltéshez és a PC-re történő adatátvitelhez. A kijelző maximális értéke az elsődleges paraméterek mérésekor 99999, a minimális érték a másodlagos paraméterek mérésekor 0,0001. Mérési mód - egyszeri mérés TRI gomb vagy PC-parancs által kiváltva; vagy folyamatos mérés állítható tesztkioldási sebességgel 20x/sec, 5x/sec, 2x/sec. 2 1 vagy 4 1 terminálkonfiguráció (az UTR-L100k-H tesztkábelek megvásárlása után).
A műszer technológiai kiforrottságának köszönhetően professzionális felhasználásra is alkalmas - számítógéppel (PC) együtt egy állomást hoz létre az alkatrészek meghatározott tűrésparaméterek szerinti válogatására, és felhasználható gyártósorokon, laboratóriumokban stb.
Termékparaméterek :
Kézi RLC-mérő az alkatrészek elsődleges és másodlagos paramétereinek méréséhez
Nagyméretű, háttérvilágítású, intuitív TFT LCD kijelző, 10 fényerősségfokozattal
A kétpólusú tartomány maximálisan 99999
legnagyobb pontosság 0,1%
lehetőség az alkatrészek kiválasztására a megadott tűrésnek megfelelően
Váltakozó feszültség mérése 100, 120, 1000 vagy 10000 Hz-en
választható feszültség amplitúdó 0,1Vrms, 0,3Vrms, 1,0Vrms
egyenértékű üzemmód kiválasztása (Z lt;100Ω esetén soros, Z gt;10kΩ esetén párhuzamos)
automatikus alkatrész-azonosítás
Beépített nagy kapacitású Li-Pol akkumulátor: 1800 mAh
töltő tápegység: DC adapter 5V ±0,25V, gt;1A
üzemidő egy akkumulátortöltésre vetítve: jellemzően 8 óra
funkciók adatnaplózási és statisztikai üzemmódban: AVG, MAX, MIN
hangjelzés a gombok megnyomásakor: igen, ki/be kapcsolható
gombzár opció: igen
automatikus kikapcsolás: igen 5, 15, 30, 60 perc után vagy kikapcsolás után
adatcsatlakozó: mini USB
adatátviteli sebesség a számítógép felé: 9600/19200/38400 Baud
akusztikus és optikai riasztás a tűrési eredmények összehasonlítása: ki, megfelelt, hiba
hangjelzés kiválasztása: rövid hangjelzés, hosszú hangjelzés, két rövid hangjelzés
a tesztelő visszaállítása, ha az áramkör nyitott vagy rövidre zárt: igen
tűrésérték beállítása a névleges értéktől: 1
z 20%, alapértelmezett 5%
alkatrészszámlálás: minden, megfelelt, nem felelt meg
Műszaki paraméterek :
A primer impedancia paraméterek mérési tartománya :
típus // kijelzési tartomány // minimális felbontás a tartományban
induktivitás L // 0,001 μH-tól 9999,9 H-ig // 1 / 0,1 / 0,01 / 0,001 μH
kapacitás C // 0,001 pF és 99,999 mF között // 1 / 0,1 / 0,01 / 0,001 / 0,001 pF
ellenállás R // 0,0001 Ω-tól 99,999 MΩ-ig // 0,0001 Ω
általános impedancia Z // 0,0001 Ω-99,999 MΩ // 0,0001 Ω
A másodlagos impedancia paraméterek mérési tartománya :
típus // kijelzési tartomány // minimális felbontás a tartományban
veszteségtényező D // 0,0001 és 9,9999 között // 0,0001
Minőségi tényező Q // 0,0001 és 99999 között // 0,0001
fázisszög fokban Θ deg // -179,9°-tól 179,99°-ig // 0,01°
fázisszög radiánban Θ rad // -3,142 rad-tól 3,1416 rad-ig // 0,001 rad
ESR // 0,01 mΩ és 999,99 Ω között // 0,01 mΩ
Kijelző: 2,8" képátlójú, háttérvilágítású TFT LCD kijelző
Megjelenítési tartomány: maximum 99999
pontosság: legjobb 0,1%
alkatrészek kiválasztása a beállított tűrésnek megfelelően: igen
Feszültségmérés: AC 100, 120, 1000 vagy 10000 Hz
Feszültségmérési amplitúdó: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
adatátvitel PC-re: igen, a szoftver PC-re történő telepítése után
Tápellátás: 1800mAh Li-Pol akkumulátor és (vagy) DC adapter 5V ±0,25V, gt;1A
automatikus töltéskezelés: még akkor is, ha a készülék ki van kapcsolva
töltő- és adatcsatlakozó: mini USB
munkakörnyezet: hőmérséklet 5 és 35°C között, páratartalom ≤80%°C
súly akkumulátorok nélkül: 305 g
A termék méretei (magasság x szélesség x mélység): 190 x 90 x 44 mm
csomagolási méretek: 225 x 220 x 63 mm
Biztonsági és EMC-tanúsítvány: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2-2: 2013
