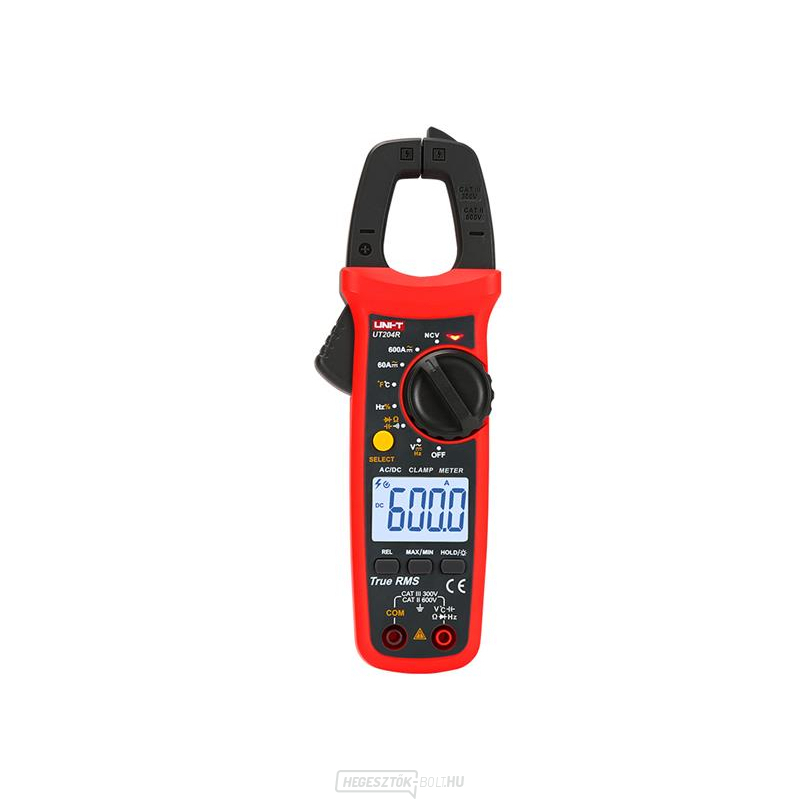

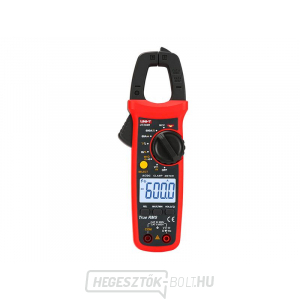

UNI-T UT204R bilincses multiméter

Az UT204R digitális bilincsmérő AC és DC feszültségek 600 V-ig, AC és DC áramok 600 A-ig, valamint 10 Hz és 60 kHz közötti frekvenciák mérésére használható kisfeszültségű feszültség esetén 600 V-ig és 10 Hz-től 10 MHz-ig alacsony feszültségig. Minden tartományban 600 V-nál nagyobb feszültség elleni védelemmel, valamint hang- és optikai riasztással rendelkezik. Négy számjegyű, többszegmenses, 37 x 25 mm-es kijelző háttérvilágítással és gyors frissítési gyakorisággal (3-szor/s). A pofák kinyitása lehetővé teszi a mérést akár 28 mm átmérőjű kábeleken is. Az elektromos tér érintésmentes érzékelése (NCV) lehetővé teszi a feszültség alatt álló vezetők észlelését két érzékenységben - EFLo és - EFHi alacsony feszültségű 110V/50/60Hz és 230V/50/60Hz eloszlások esetén. A mellékelt szonda – a tesztkábelek hegyeinek fedele – lehetővé teszi a méréseket a CAT III kategóriájú kisfeszültségű elosztásokon, ívképződés veszélye nélkül. A csúcsok burkolata nélkül a tesztkábelek csak CAT II LV elosztásokon mérhetők. A mellékelt K-típusú hőelemmel (nikkel-króm-nikkel-szilícium hőmérséklet-érzékelő) -40°C-tól 1000°C-ig teszi lehetővé a hőmérséklet mérését.
Tápfeszültségű akkumulátor 2 db 1,5V R03. A mérő áramfelvétele kb. 1,8 mA. Az áramkör automatikus energiatakarékos funkcióval rendelkezik. Az alvó üzemmód fogyasztása


Termék paraméterei:

- 600 V-ig terjedő nagyfeszültség feszültség, áram és frekvencia mérése
- 10Hz-től 10MHz-ig terjedő frekvenciák mérése
- kapacitás mérése 60nF és 60mF között
- hőmérsékletmérés -40 és +1000°C között
- a feszültség és a kapacitás arányos (relatív) mérése
- többszegmenses kijelző és audio/vizuális riasztás
- 600 V-nál nagyobb feszültség elleni védelem a tartományokban
- feszültség alatt álló vezetékek érintésmentes érzékelése
- automatikus tartományváltás
- az áram- és feszültségmérés pontossága 1% és 100% közötti tartományban garantált


Műszaki paraméterek:

1. AC áram mérése ( tartományok/felbontás/pontosság ):

60,00A/0,010A/50Hz ~ 100Hz (2,0%+5)
600,0A/0,100A/50Hz ~ 100Hz (2,0%+5)
- a frekvenciafigyelés pontossága 50 és 100 Hz közötti váltakozó áram mérésénél (1,0%+5) 0,1 Hz-es felbontás mellett
- 620A túlterhelés elleni védelem


2. Egyenáram mérése ( tartományok/felbontás/pontosság ):

60,00A/0,010A/(2,0%+5)
600,0A/0,100A/(2,0%+5)
- 620A túlterhelés elleni védelem


3. AC feszültség mérése ( tartomány/felbontás/pontosság ):

6.000V/0.001V/10Hz ~ 10kHz (1.0%+5)
60,00 V/0,010 V/10 Hz ~ 10 kHz (0,8%+5)
600,0 V/0,100 V/10 Hz ~ 10 kHz (0,8%+5)
- a frekvenciafigyelés pontossága 10 Hz és 60 kHz (0,5%+2) közötti váltakozó feszültség mérésénél 0,01 Hz és 0,01 kHz közötti felbontás mellett
- 600 Vrms túlterhelés elleni védelem
- bemeneti impedancia kb. 10MGΩ


4. DC feszültség mérés ( tartomány/felbontás/pontosság ):

600,0 mV/0,100 mV/(0,7%+3)
6,000 V/0,001 V/(0,5%+2)
60,00 V/0,010 V/(0,5%+2)
600,0 V/0,100 V/(0,5%+2)
- bemeneti impedancia kb. 10MΩ
- 600 Vrms túlterhelés elleni védelem


5. Ellenállásmérés (tartományok/felbontás/pontosság):

600,0Ω/0,1Ω/(1,0%+2)
6,000 kΩ/0,001 kΩ/(0,8%+2)
60,00 kΩ/0,01 kΩ/(0,8%+2)
600,0 kΩ/0,1 kΩ/(0,8%+2)
6.000MΩ/0.001MΩ/(2.5%+5)
60,00 MΩ/0,01 MΩ/(2,5%+5)
- túlterhelés elleni védelem 600 Vrms-en
- nyitott áramköri feszültség kb. 1V


6. Kapacitásmérés (tartományok/felbontás/pontosság):

60,00 nF/0,01 nF/(4,0%+5)
600,0 nF/0,1 nF/(4,0%+5)
6,000 μF/0,001 μF/(4,0%+5)
60,00 μF/0,01 μF/(4,0%+5)
600,0 μF/0,1 μF/(4,0%+5)
6,000 mF/0,001 mF/10,0%
60,00 mF/0,01 mF/10,0%
- túlterhelés elleni védelem 600 Vrms-en


7. Hőmérsékletmérés (tartományok/felbontás/pontosság):

-40°C - +40°C/1°C/4°C
+40°C - +500°C/1°C/(1,5%+5)
+500°C és +1000°C között/1°C/(2,0%+5)

-40°F - +104°F/1°F/6°F
104°F - +932°F/1°F/(2,0+6)
+932°F – +1832°F/1°F/(2,5%+4)


8. Frekvencia és töltés mérése (tartományok/felbontás/pontosság):

frekvencia: 10Hz-10MHz/0,01Hz-0,01MHz/(0,1% + 4)
töltés: 0,1-99,9%/0,1%/(3,0% + 5)

- Megjegyzés 1) Mérési érzékenység:
100kHz: 200mVrms bemeneti amplitúdó 30V RMS
>100kHz ~ 1MHz: 600mV RMS bemeneti amplitúdó 30V RMS
>1MHz ~ 10MHz: 1V RMS bemeneti amplitúdó 30V RMS

- Megjegyzés 2) A munkaciklus mérése csak 10 kHz-es négyszöghullámra vonatkozik, amplitúdó: 1V pp
Frekvencia 1kHz Üzemi ciklus (kitöltés): 10,0% ~ 95,0%
Frekvencia> 1kHz Üzemi arány (kitöltés): 30,0% ~ 70,0%
- túlterhelés elleni védelem 600 Vrms-en


9. Az áramkörök folytonosságának ellenőrzése:

- ha a mért ellenállás kisebb, mint 10Ω, a hangjelzés folyamatos áramkört jelez
- ha a mért ellenállás nagyobb, mint 31Ω, a hangjelzés nem jelzi az áramkör szakadását
- bizonytalanság a 10Ω és 31Ω közötti tartományban
- nyitott áramköri feszültség körülbelül 2,0 V
- mérés a 600Ω tartományban
- túlterhelés elleni védelem 600 Vrms-en


10. Diódák mérése:

- előrefelé a félvezető csomópont feszültségesése kisebb vagy egyenlő, mint 2V
- szilícium átmenet esetén a tipikus feszültségesés 0,5-0,8 V
- nyitott áramköri feszültség körülbelül 4,0 V
- mérés a 6000V tartományban


11. Érintésmentes elektromos térérzékelés (NCV):

- lehetővé teszi a feszültség alatt lévő vezetékek észlelését két érzékenységben - EFLo és - EFHi 110V/50/60Hz és 230V/50/60Hz LV elosztásokhoz


Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- mérés relatív (arány) üzemmódban a feszültség és kapacitás mérésére: igen
- adatmegőrzés ( HOLD ): igen
- lemerült akkumulátor jelzés: igen
- automatikus kikapcsolás: igen
- akkumulátoros tápegység 1,5 V (R03): 2 db
- a háttérvilágítású kijelző mérete: 37 mm x 25 mm
- a termék méretei: 215 mm x 63,5 mm x 36 mm
- A termék nettó súlya: 235 g
- termék színe: piros és szürke


A csomag tartalma:

- bilincs multiméter UT204R: 1 db
- tesztkábelek: 1 pár
- K hőelem 1000°C-ig: 1 db
- akkumulátor 1,5 V (R03): 2 db
- használati utasítás: 1 db


Nagykereskedelmi csomagolás:

- szabványos mennyiség kartononként: 40 db
- szabványos kartonméretek: 485 mm x 295 mm x 385 mm
- szabványos bruttó kartonsúly: 16,7 kg
