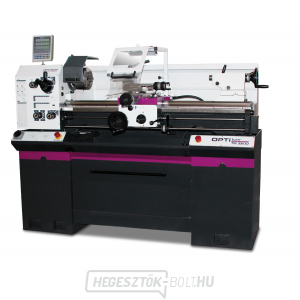

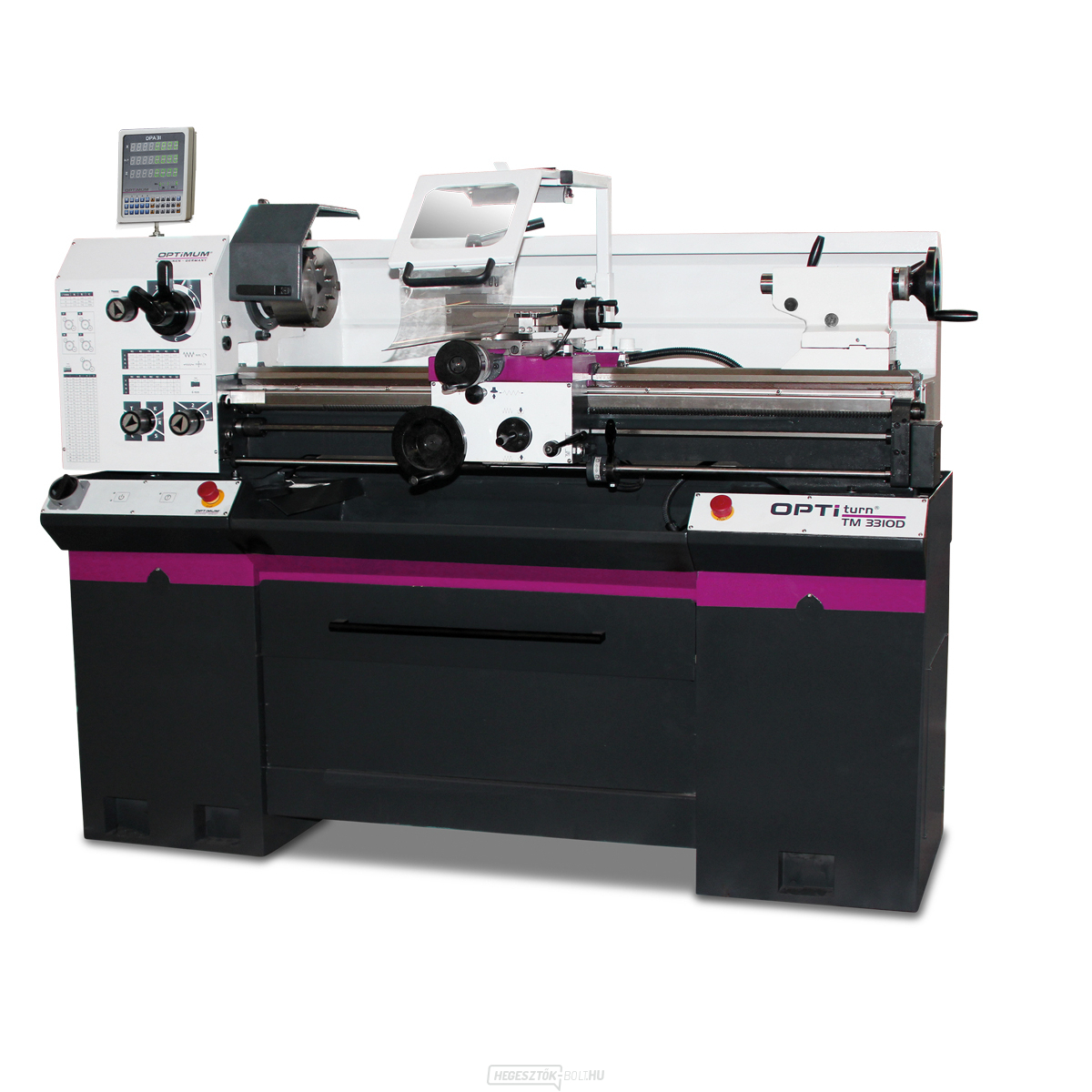

OPTIturn TM 3310 D eszterga

Az OPTIturn TM 3310 D eszterga egy teljesen felszerelt eszterga vezér- és húzócsavarral, valamint digitális DPA 31 helyzetméréssel. Opcionálisan folyamatos fordulatszám-szabályozással Lenze frekvenciaváltó segítségével.

Leírás:

  • - A Z tengely edzett és köszörült vezetőpályái
  • - A támasztékok precíz feldolgozása
  • - Elektromos alkatrészek DC 24 V
  • - Főmotor elektromos fékkel és védőmegszakítóval
  • - Az orsófelület garantált kifutása - A csúszó hajtómű zökkenőmentes működése az olajfürdőben futó fogaskerekeknek köszönhetően
  • - Edzett főorsó állítható precíziós kúpgörgős csapágyakban.
  • - A hossztartón a jobb/bal mozgás kapcsolható
  • - Kétcsatornás biztonsági elektronika
  • - Kézi kerekek 0,04/0,02 mm-es finoman állítható skálával
  • - Biztonsági kézikerekek az X és Z tengelyen az EN 23125 szerint
  • - Vezérlőkar a hossztartón a hosszirányú vagy keresztirányú elmozdulás szabályozására
  • - A kapcsolók megfelelnek az EN ISO 13849 szabványnak
  • - Stabil acélszerkezetű állvány az esztergagéphez
  • - Négyoldalas késtartó
  • - Vészkapcsolók az alap jobb és bal oldalán
  • - DPA 31 digitális helyzetmérés:
  • - Átlátszó fólia billentyűzet
  • - Nagy munkapontosság
  • - Csökkentett hibaszázalék
  • - X, Y, Z0, Z tengely 8 számjegyes kijelzővel
  • - Üveg vonalzók


Tartalmaz :

  • - Hárompofás tokmány Ø 160 mm Camlock No. 4
  • - LED gépvilágítás
  • - Szűkítő hüvely MK 5/MK 3
  • - Fix hegyű MK 3
  • - Négyoldalas késtartó 16 mm
  • - Csere kerék készlet
  • - Talapzat
  • - Olajtöltés
  • - Beállító eszközök


Paraméterek:

  • Tipp magassága: 165 mm
  • Max. forgó átmérője az ágy felett: 330 mm
  • Max. forgó átmérője a tartó felett: 216 mm
  • Ágyszélesség: 190 mm
  • Tüskék közötti távolság: 1000 mm
  • Orsókúp: MK5
  • Orsó befogása: Camlock DIN ISO 702-2 4. sz
  • Fordulatszám: 65-2000 rpm
  • Folyamatos sebességváltás: Nem
  • Sebesség - Vario kivitel: 11-2500 ford./perc
  • A sebességfokozatok száma: 9
  • Orsó átvezetés: 38 mm
  • Tollszár tollkúp: MK3
  • Csapcső átmérő: 38 mm
  • Orsólöket: 100 mm
  • Hosszirányú előtolás: 0,02 -0,4 mm/ford. (24)
  • Keresztirányú előtolás: 0,01 -0,2 mm/ford. (32)
  • Max. késtartó elmozdulása: 90 mm
  • Max. kereszttartó elmozdulása: 168 mm
  • Metrikus menet: 0,4 - 10 mm/ford. (26)
  • Elektromos csatlakozás: 400 V
  • Méretek (sz x ma x mé): 1760×1320×745 mm
  • Súly: 440 kg
