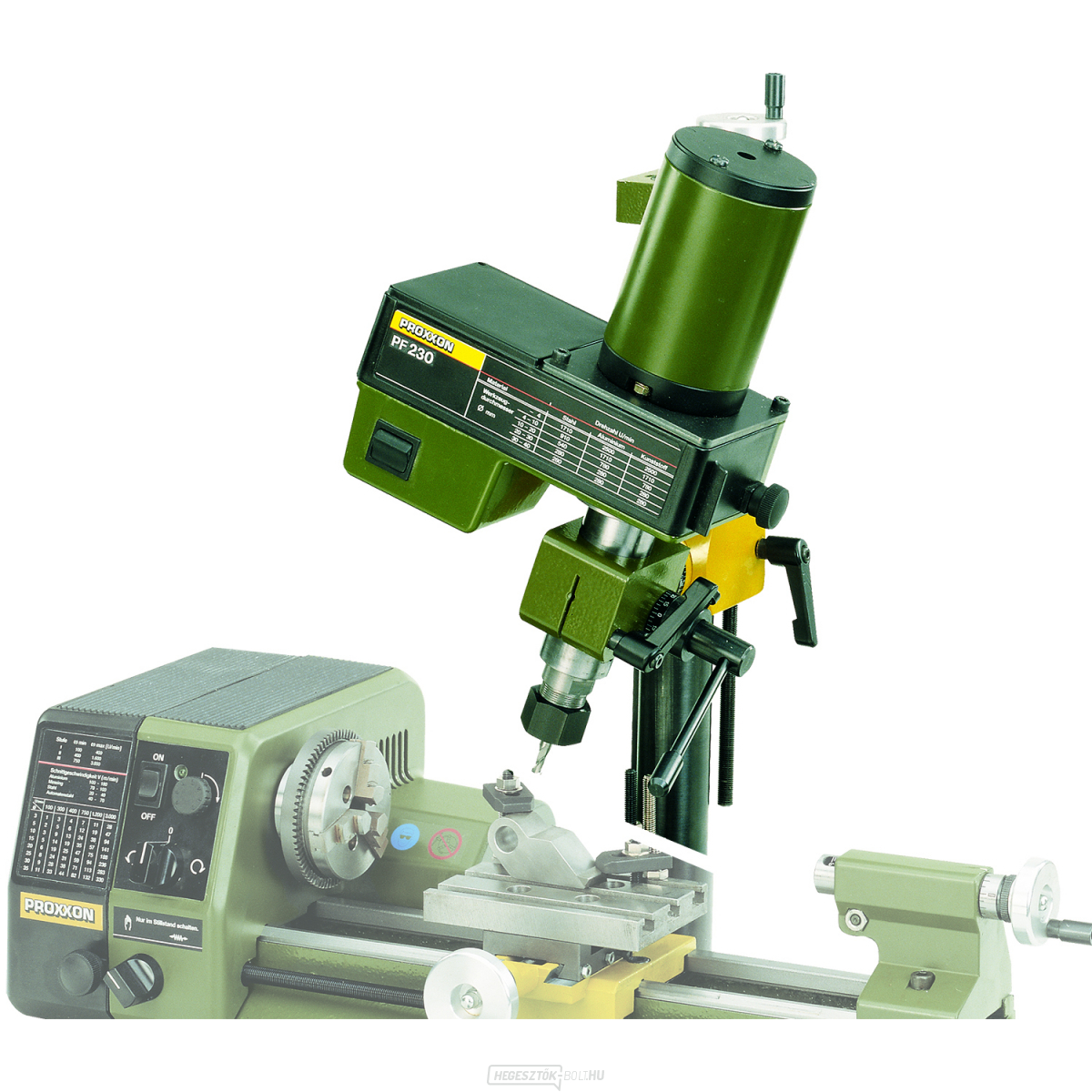

Fúró és maró berendezés PF 230
Egy komplett megmunkálóközpont létrehozásához PD 230/E vagy PD 250/E esztergagépből és PF 230 marógépből a következő eljárásokra lesz szüksége:
-
A marógép rögzítése az esztergagéphez:
- Rögzítse a PF 230 marógépet az esztergaágy hátuljához a karima és a rögzítőcsavarok segítségével. A masszív oszlop a foglalatban ül, és stabilitást biztosít.
- Rögzítse a marógép hornyoló asztalát a késtartó helyett az eszterga keresztszánjára. Az eszterga tehát a marógép keresztasztalát helyettesíti.
-
A fúrófej beállítása:
- Forgassa el a marógép fúrófejét 360°-ban a lépések elosztásával, ha szükséges.
- Állítsa be a marási magasságot az állítható skálával ellátott tárcsa segítségével. A fej minden egyes fordulata 1 mm-nek felel meg, a skála minden osztása 0,05 mm-t jelent.
Műszaki adatok:
-
- Ellenőrizze a tápegység paramétereit: 230 V, 140 W, 50/60 Hz.
- Marógép fordulatszáma: 280 - 550 - 870 - 1200 - 1500 és 2200/perc.
- Orsólöket: 30 mm.
- Kar méretei: 35 x 400 mm.
- Asztal méretei: 110 x 70 mm.
- Teljes magasság: kb. 500 mm.
- Súly: 12 kg.
- A szállítás 3 db fogót (6, 8 és 10 mm-es méret) tartalmaz.
