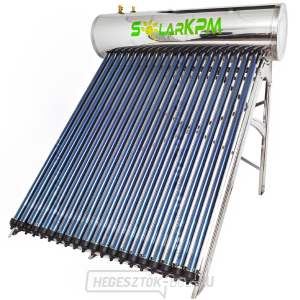

SolarKPM SK200Z, Szolár nyomású vízkollektor | 200L | rozsdamentes acél
A SOLARKPM márkájú, 200 literes tartállyal rendelkező nyomáskollektor egy olyan berendezés, amelyet napenergia felhasználásával vízmelegítenek. Egyszerűen egy napkollektorból áll, amely elnyeli a napsugárzást, és speciális, alacsonyabb forráspontú folyadékkal töltött rézcsövekkel, úgynevezett Heat-Pipe csövekkel hőenergiát ad át a rozsdamentes acél tartályban tárolt víznek. .
A 200 literes tartály elegendő mennyiségű meleg használati víz tárolását teszi lehetővé egy 3-5 fős háztartás számára. A tartályban lévő víz ugyanolyan nyomás alatt van, mint a vízhálózatban , ami problémamentes szállítást biztosít melegvíz gyűjtőhelyeinkre. A kollektor nagyon könnyen felszerelhető, és bármilyen napos helyre elhelyezhető.
Egy univerzális acélkeret segítségével az épület tetejére, laposan és ferdén is elhelyezhető, a kertben a földre, erkélyekre, teraszokra és egyéb helyekre .
A 200 literes tartállyal rendelkező nyomáskollektorba való befektetés kiváló módja a megtakarításnak, különösen az áram- és gázárak emelkedése idején. Jelentős megtakarítást tesz lehetővé a számlákban. A kollektor beépítési területe 2,6 m2 , a keret mérete 130 x 158 x 164 cm .
A napkollektor az állítható keretnek köszönhetően 0-90 fokos dőlésszögű tetőkre is felszerelhető, cserépre és tetőfóliára egyaránt. A rendszer nem igényel szivattyúk, vezérlőegységek vagy puffertartályok használatát, így egyszerű és megbízható.
A víz csak a tartályban van, és legfeljebb 6 atmoszféra nyomás alatt szállítjuk. A készlet a kertben a földre helyezhető, és nyomásveszteség nélkül képes az épület magasabb szintjeit is ellátni vízzel. Ha a vákuumcső megsérül, a rendszer továbbra is működik, de kisebb hatékonysággal. Például egy 200 literes kollektorban lévő 1 cső sérülése a kollektor hatásfokának 1/20-os csökkenését jelenti. Mivel a vákuumcsövekben nincsenek folyadékok, a szétszerelés és a csere egyszerű, a rendszer leürítése nélkül. Az egész rendszer továbbra is működik.
A kollektor egy kiegészítő vákuum biztonsági szeleppel van felszerelve, amely megakadályozza a tartály károsodását a kollektor nem megfelelő téli védelme esetén.
A készlet tartalma:
- napkollektoros vákuumkollektor
- 20 db boroszilikát vákuumcső három abszorpciós réteggel ALN/AIN-SS/CU HEAT PIPE technológiával
- szigetelt víztartály rozsdamentes acélból SUS-304-2B 200 l térfogattal
- nagy sűrűségű poliuretán habbal szigetelve, PVDF bevonattal
- univerzális acélváz (rozsdamentes acél SUS-304-2B)
- sík és ferde felületekre is felszerelhető
- magnézium anód beépítve a tartályba
- biztonsági szelep 1/2" (nyomás-termikus)
- biztonsági vákuumszelep 1/2"
- 1/2" visszacsapó szelep leeresztő opcióval
- termikus paszta
- 20-szoros rögzítőbilincs továbbfejlesztett kivitelben lyukakkal a kiváló vízelvezetés érdekében
- tömítések készlete
- rögzítő csavarok
A cső és a tartály közötti csatlakozások gumitömítéssel vannak ellátva, ami javítja a hőszigetelést.
A tartály és a keret SUS-304-2B rozsdamentes acélból készült, amely megvédi az egységet az időjárás káros hatásaitól és növeli a tartósságát. A kollektor vázát megerősítették, ami hozzájárul a jobb stabilitáshoz.
Műszaki adatok:
- víztartály: térfogata 200 liter
- tartály anyaga: rozsdamentes acél SUS-304-2B
- vákuumcsövek száma: 20 db
- vákuumcsövek mérete: 58 mm/1800 mm
- Heat-Pipe használata: IGEN
- abszorber típusa: háromrétegű ALN/AIN-SS/CU
- keret: rozsdamentes acél SUS-304-2B
- tartály hőszigetelése: nagy sűrűségű poliuretán hab, min. 50 mm
- hőcserélő: nikkelezett réz hőcső hüvely
- jégeső ellenállás: Φ25 mm
- teljesítmény: napsütéses napon 45-60°C-kal növeli a víz hőmérsékletét
Hogyan működik?
-
Működési elv: A napkollektor háromrétegű ALN/AIN-SS/CU abszorbert és a vákuumcsövek belsejében vákuumot használ. A csövekre eső napfény hőenergiává alakul, a belső hőmérséklet elérheti a 300 °C-ot is.
-
Hőátadás: A vákuumcső közepén lévő réz hőcső adja át a hőt a kondenzátornak, amelyet hővezető pasztával vonnak be, és egy hüvelyben helyezik el a tárolótartályban.
-
Vízmelegítés: Ily módon a kollektorból származó melegvíz melegíti a vizet a tároló tartályban, amely állandó nyomás alatt kapcsolódik a vízellátó rendszerhez.
-
Biztonsági intézkedések: A tároló tartályra biztonsági szelep van felszerelve, amely ha a víz hőmérséklete túl magas értéket ér el, leengedi a vizet és csökkenti a hőmérsékletet a tartály belsejében.
-
Automatikus vízutánpótlás: A víz csap kinyitásakor automatikusan pótolódik és az épület felsőbb szintjeire kerül kiszállításra további elektromos berendezések vagy tágulási tartály nélkül, ami biztosítja a rendszer megbízhatóságát.
Ez a napkollektor hatékony, biztonságos és környezetbarát, meleg vizet biztosít további elektromos csatlakozás nélkül.
