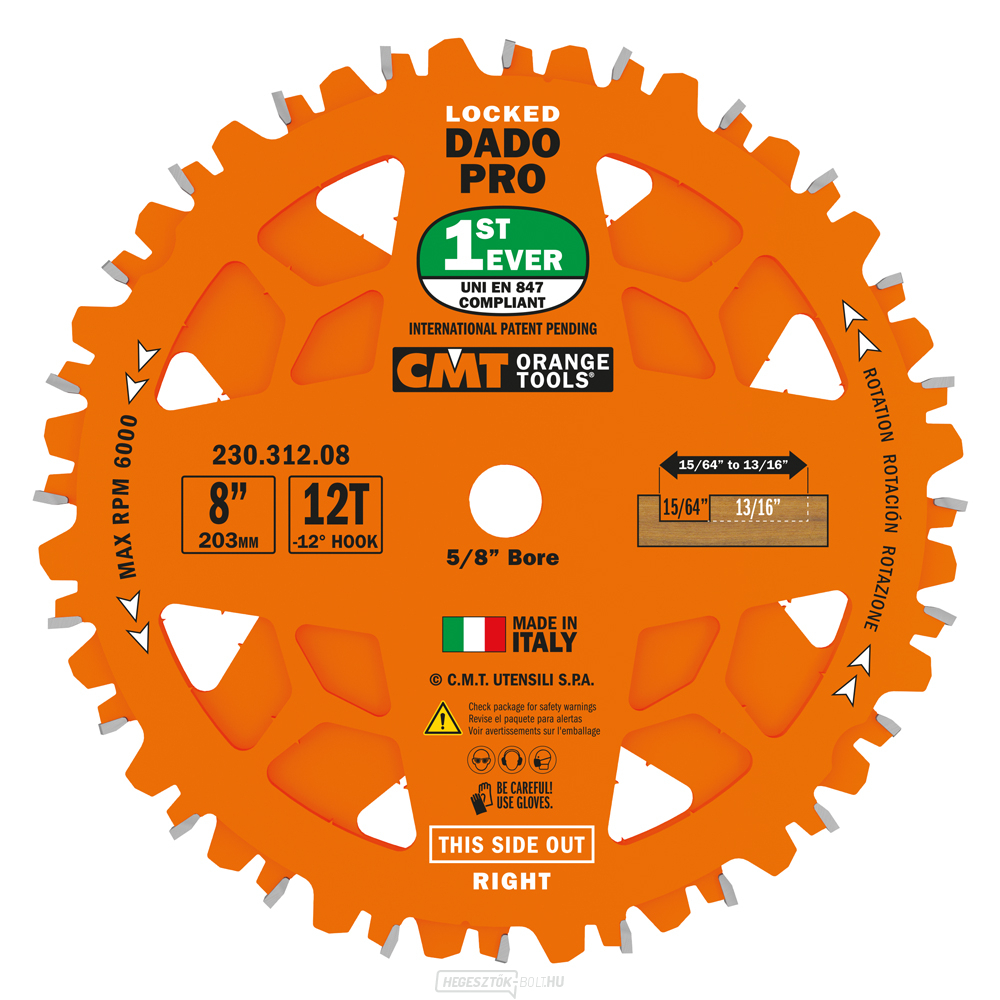

CMT Hornyolótárcsa készlet DADO PRO - D203x6,2-20 d15,87 Z12 HW
Az egyedülálló CMT Dado Pro lemezkészlet az első olyan Dado készlet, amely megfelel az UNI EN847 szabványnak. Amíg a Dado kerekek forognak, az egyes elemek soha nem érintkeznek egymással, ez a keréktestek egyedi felépítésének és a speciális zárakkal ellátott távtartóknak köszönhetően lehetséges.
- Lapos aljú hornyok kialakításához, tiszta, gyakorlatilag sorjamentes vágásokhoz, tömör fához, laminált lemezhez, MDF-hez és rétegelt lemezhez.
- Az Orange Shield bevonat tökéletesen elvezeti a hőt, megakadályozza az anyag letapadását és védi a kereket a korróziótól.
- A készlet tartalmaz távtartó gyűrűket (műanyag és mágnes) és egy távtartó készletet zárral a szélesség beállításához 1 mm-es lépésekben.
A hornyolótárcsák egymás mellé rakásakor mindig kövesse a csomagolásban található utasításokat.
1. beállítás : Ha 6 mm széles hornyot szeretne vágni, hajtsa össze a két éltárcsát úgy, hogy a második tárcsa fogai pontosan illeszkedjenek az első tárcsa testében lévő kivágásokba, amelyek közvetlenül a fűrészfogak mögött vannak.
2. beállítás : Ha szélesebb hornyot szeretne vágni, és a mellékelt táblázat szerint zárral ellátott távtartót kell használnia, helyezze be a távtartót a két éltárcsa közé úgy, hogy a távtartó oldalain lévő zárak pontosan illeszkedjenek a kivágásokba az éltárcsák oldala.
3. beállítás : Ha szélesebb hornyokat vág, amelyekhez a táblázat szerint középső kerék használata szükséges, helyezze be a középső kereket a két szélső kerék közé úgy, hogy a középső kerék fogai pontosan illeszkedjenek a kerék testében lévő kivágásokhoz. élkerekek közvetlenül a foguk mögött (hasonlóan a Beállítások 1-hez). Ezután oldalról nézve le kell fedni az éltárcsák fogait.
4. beállítás : Ha nagyon széles hornyokat szeretne vágni, amelyekhez a táblázat szerint távtartók és középtárcsák használata is szükséges, mindig úgy szerelje össze a szerelvényt, hogy mindig legyen távtartó a két középső tárcsa és a fogak között. a középső tárcsák illeszkednek az éltárcsák kivágásaiba, mint az előző beállításoknál.
A horony pontos szélességét minden beállításban beállíthatja, ha távtartó gyűrűket (0,1 - 0,5 mm) helyez a tárcsák és a reteszelésű távtartók közé.
- Alkalmazás: Alkalmas lapos aljú hornyolásra.
- Gépek: Helyhez kötött körfűrészek és radiális fűrészek (hosszú tengellyel a hornyoláshoz). Kompatibilis a Laguna Fusion3, Fusion2 és Fusion1 készülékekkel.
- Anyaga: tömör fa, laminált, MDF, rétegelt lemez.
A csomag tartalma:
- A - Bal szélső tárcsa 203 mm (1 db)
- B - Jobb oldali tárcsa 203 mm (1 db)
- C - Középső tárcsa 3,14 mm (3 db)
- D - Határoló alátétek reteszeléssel 1,6 mm (3 db)
- E - Távtartó gyűrűk 0,1 mm (6 db)
- F - Távtartó gyűrűk 0,2 mm (2 db)
- G - Mágneses távtartó gyűrű 0,3 mm (1 db)
- H - Mágneses távtartó gyűrű 0,5 mm (1 db)
| Horony (mm) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A - Bal szélső lemez | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| B - Jobb oldali tárcsa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| C - Középső tárcsa 3,14 mm | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| D - Határoló alátétek reteszeléssel 1,6 mm | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 2 | 0 | 1 | 2 | 2 |
| E - Távtartó gyűrűk 0,1 mm | 0 | 0 | 0 | 2 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 4 | 0 | 0 | 2 |
| F - Távtartó gyűrűk 0,2 mm | 0 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 1 | 2 | 1 | 2 | 2 |
| G - Távtartó mágneses gyűrű 0,3 mm | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| H - Távtartó mágneses gyűrű 0,5 mm | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
