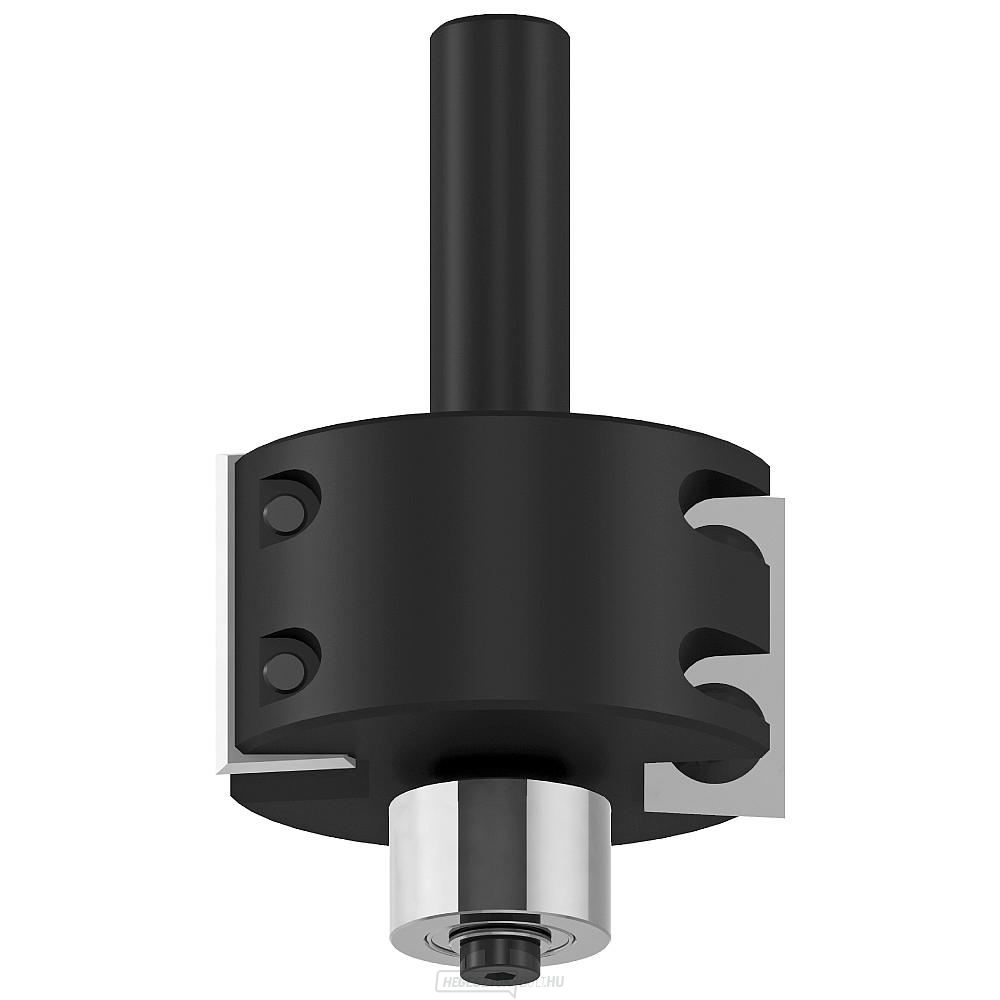

IGM F049 Nagy router - H16 D50,8x28,3 L87 S=12 HW
A fúvókafúrógép D = 12,7 mm-es másolóvezető csapággyal van felszerelve H = 22 mm fúvóka szélességhez.Csak maróasztalon valóhasználatra.
Ehhez a maróhoz másoló csapágyak vásárolhatók különböző furatszélességek (H) előállításához. Az opcionális csapágyakhoz az F099-46300 hosszú csavarkészlet megvásárlása szükséges. Alternatívaként vásároljon C54155200 felső alátétet és C99005900 hosszú csavart (lásd a táblázatot).
Csapágykód | Csapágyméret D = külső átmérő d = belső átmérő |
Fél horony mélysége / falc (H) |
alátét (tartozék) |
alátét (tartozék) |
csavar (tartozék) |
hosszú csavar (tartozék) |
F079-00300 | D12,7 d4,76 | 22 | F099-42300 | F099-05800 | ||
F079-01800 | D15,8 d4,76 | 20,6 | F099-42300 | F099-05800 | ||
F079-01900 | D19 d4,76 | 19 | F099-42300 | F099-05800 | ||
F079-01700 | D22,2 d4,76 | 17,4 | C54155200 | F099-05800 | ||
F079-01400 | D28,5 d4,76 | 14,25 | C54155200 | F099-05800 | ||
F079-01600 | D34,9 d4,76 | 11,05 | C54155200 | C99005900 |
