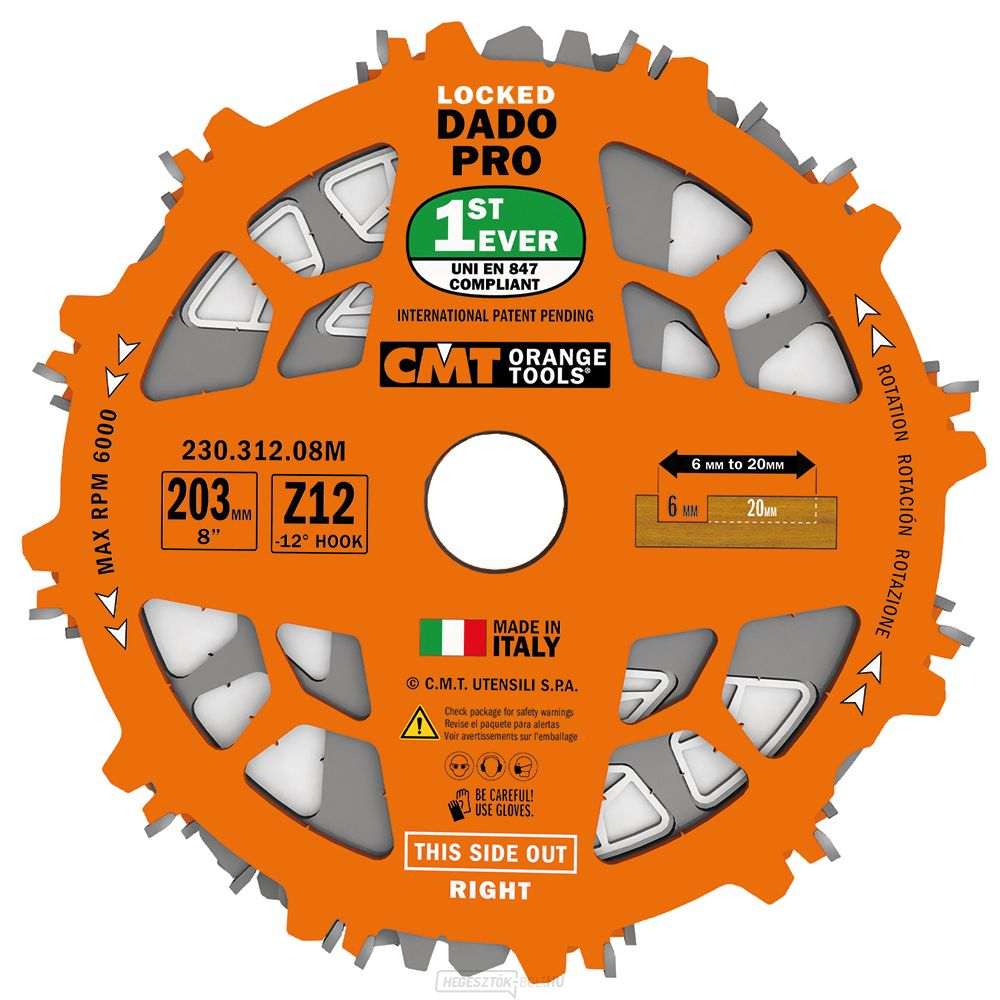

CMT Hornyolótárcsa készlet DADO PRO - D203x6.2-20 d30 Z12 HW
• Lapos aljú hornyok létrehozásához, tiszta, gyakorlatilag sorjamentes vágásokhoz, tömör fához, laminált lemezhez, MDF-hez és rétegelt lemezhez.
• Az Orange Shield bevonat tökéletesen elvezeti a hőt, megakadályozza az anyag letapadását és védi a pengét a korróziótól.
• A készlet tartalmaz távtartó gyűrűket (műanyag és mágnes) és egy távtartó alátétet reteszekkel a szélesség 1 mm-es lépésekben történő beállításához.
Az egyedülálló CMT Dado Pro lemezkészlet az első olyan Dado készlet, amely megfelel az UNI EN847 szabványnak. Amíg a Dado tárcsák forognak, az egyes elemek soha nem érintkeznek egymással, ez a tárcsatestek egyedi kialakításának és a speciális, zárral ellátott távtartó alátéteknek köszönhetően lehetséges.
A hornyolótárcsák egymás mellé rakásakor mindig kövesse a csomagoláson található utasításokat.
1. beállítás : Ha 6 mm széles hornyot szeretne vágni, hajtsa össze a két éltárcsát úgy, hogy a második tárcsa fogai pontosan illeszkedjenek az első tárcsa testében lévő kivágásokba, amelyek közvetlenül a fűrészfogak mögött vannak.
2. beállítás : Ha szélesebb hornyot szeretne vágni, és a mellékelt táblázat szerint zárakkal ellátott távtartó alátétet kell használnia, helyezze be a betétet a két éltárcsa közé úgy, hogy a betét oldalain lévő zárak pontosan illeszkedjenek az éltárcsák oldalán lévő kivágásokba.
3. beállítás : Ha szélesebb hornyokat vág, amelyekhez a táblázat szerint középső kerék használata szükséges, helyezze be a középső kereket a két szélső kerék közé úgy, hogy a középső kerék fogai pontosan illeszkedjenek az élkerekek testében lévő kivágásokhoz, amelyek közvetlenül a fogaik mögött vannak (az 1. beállításhoz hasonlóan). Ezután az éltárcsák fogait oldalról nézve egy vonalba kell helyezni.
4. beállítás : Ha nagyon széles hornyokat szeretne vágni, amihez a táblázat szerint távtartók és középtárcsák használata szükséges, mindig úgy szerelje össze a szerelvényt, hogy a két középső tárcsa között mindig legyen távtartó, és a középső tárcsák fogai illeszkedjenek az éltárcsák kivágásaiba, mint az előző beállításoknál.
A horony pontos szélességét minden beállításban beállíthatja, ha távtartó gyűrűket (0,1 - 0,5 mm) helyez a tárcsák és a reteszelésű távtartó alátétek közé.
• Felhasználás: Alkalmas lapos aljú hornyolásra.
• Gépek: Formatfűrészek, marók.
• Anyaga: tömör fa, laminált, MDF, rétegelt lemez.
A csomag tartalma:
• A - Bal külső tárcsa 203 mm (1 db)
• B - Jobb külső tárcsa 203 mm (1 db)
• C - Középső tárcsa 3,14 mm (3 db)
• D - 1,6 mm-es távtartó alátétek (3 db)
• E - Távtartó gyűrűk 0,1 mm (6 db)
• F - 0,2 mm-es távtartó gyűrűk (2 db)
• G - Mágneses távtartó gyűrű 0,3 mm (1 db)
• H - Mágneses távtartó gyűrű 0,5 mm (1 db)
| Horony (mm) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A - Bal külső tárcsa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| B - Jobb külső tárcsa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| C - Középső tárcsa 3,14 mm | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| D - 1,6 mm-es távtartó alátétek | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 2 | 0 | 1 | 2 | 2 |
| E - Távtartók 0,1 mm | 0 | 0 | 0 | 2 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 4 | 0 | 0 | 2 |
| F - Távtartók 0,2 mm | 0 | 1 | 2 | 2 | 1 | 1 | 2 | 1 | 0 | 1 | 1 | 2 | 1 | 2 | 2 |
| G - Mágneses távtartó gyűrű 0,3 mm | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |
| H - Mágneses távtartó gyűrű 0,5 mm | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
