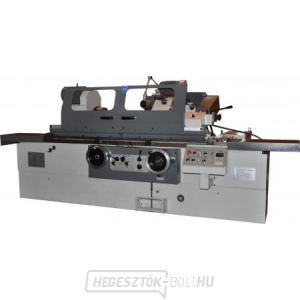

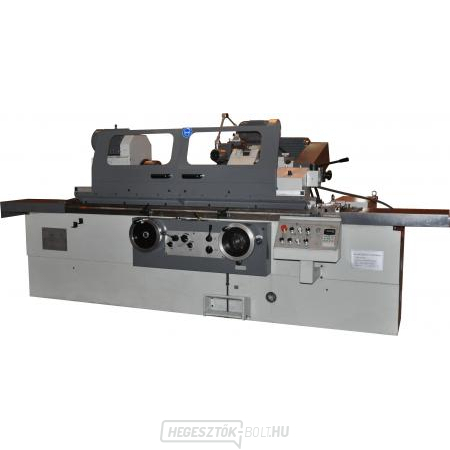

Proma PBK-1000 kerek köszörűgép

A PBK-1000 hengeres köszörűgépet sík és forgó felületek precíziós köszörülésére tervezték. Kisebb és közepes méretű műveletekben használható. Előnye a munkaasztal automatikus hidraulikus előtolása, a munkadarab mágneses rögzítése és a külön hűtőrendszer. A súrlódási pontokat egy kenőszivattyú automatikusan keni. A köszörűkorong fordulatszáma, a lépésszám és az előtolási sebesség, valamint a vágási mélység a kívánt értékre állítható. A gépek merevségét a duplafalú tartóoszlop és a robusztus öntöttvas alkatrészek fokozzák.

PROMA nagy pontosságú hengeres köszörűgép belső és külső megmunkáláshoz. Három szegmentált siklócsapágyra szerelt, állítható csiszolóorsó. A főorsó hidrodinamikus csapágyazása olajfilmet hoz létre a csapágy és az orsó között, ami a lehető legkisebbre csökkenti a rezgéseket a legnagyobb pontosság és felületi minőség mellett. Ez az illeszkedés növeli az orsó élettartamát és stabilitását. Pontosan igazított orsófej és stabil alátámasztás a legjobb eredményekért a különböző alkalmazásokban. Az asztal nagyméretű, és 2 irányban forgatható. A mozgatás kézzel egy kerékkel vagy automatikusan hidraulikus előtolással történik hosszirányban. A robusztus orsófej 30°-kal jobbra és balra is elfordítható. Az adagolás fokozatmentesen állítható. Az asztal mozgatásának végén a várakozási idő beállítható. Az ISO-ból vett pontosság a hengeres köszörűgépek esetében. Belső csiszolóberendezéssel és elakadásgátló automatikával. A cornet adagolás lehetővé teszi az ismételt adagolást a nulla megálló használatával anélkül, hogy követni kellene az adagolási skálát.

Szállítási terjedelem:

Pozíciójelzők két tengelyenBelső

csiszolóberendezésNyitott lunettaCsukott

lunettaHárompofás tokmány



Hűtőfolyadék-hűtőrendszer
Csiszolótárcsa-egyengető

Kiegyensúlyozási állapot
Kiegyensúlyozó dorong
Mérőlemez
Csiszolótárcsa hüvelye
Centrírozó hegy
Elülső és hátsó fröccsenésvédő
Hordozó
Vezérlőszerszám
Működési utasításBevételi
jegyzőkönyv








Műszaki paraméterek:

MUNKATERÜLET
A fogak magassága [mm]: 180Max.
csiszolandó hossz [mm]: 1
000A
csiszolandó
átmérő [mm]: 8 - 320
Max. munkadarab súlya a fogak között [kg]: 150
Menettávolság - Z-tengely [mm]: 1 000
A csiszolófej menettávolsága [mm]: 246
Belső átmérő csiszoláshoz lunettával [mm]: 35 - 100





Belső átmérő csiszoláshoz lunetta nélkül [mm]: 30 - 100
Mélység belső csiszoláshoz [mm]: 125Folyamatos
asztali előtolás [m/min]: 0,1 - 4
Max. asztal dőlésszög [°]: 3 / -7Min
. csiszolókorong szállítás [mm]: 0,0025



Perifériás sebesség [m/s]: 35

Rögzített lunettával [mm]: 60
Forgácstartó átmérő [mm]: 200

Orsó fordulatszám
[rpm]: 25 - 220



Munkaorsó dőlésszög [°]:
90Munkaorsó
kúpossága
: MK IV

köszörűorsó
Köszörűorsó fordulatszáma [fordulat/perc]: 1 670
Belső köszörüléshez használt orsó fordulatszáma [fordulat/perc]
.




X-tengely [mm]: 0,5
Offset kézikerék ford
ulatonként
- Z-tengely [mm]: 2
Offset skálarészenként - X-tengely [mm]: 0,0025
Offset skálarészenként - Z-tengely [mm]: 0,


01Kúp: MK IV
Farokcsapok ütés [mm]: 30
Gyorsbeállítás [mm]: 50

PONTOSSÁGKörkörös
futás [mm]: 0,003Hengeres
eltérés [mm]: 0,006

Hajtási
teljesítményGéphajtási
teljesítmény
[W]: 9.
000Köszörülőorsó motor teljesítmény [W]: 5,
500Munkaorsó motorteljesítmény [W]: 1,500
Hidraulikaszivattyú motorteljesítmény [W]: 750
Hűtőszivattyú motorteljesítmény [mm]: 120

MÉRETEK ÉS SÚLYA
csiszolókorongok
méretei
[mm]: 400 x 50 x 203
A köszörűszerszámok méretei. 50 x 25 x 13 A csiszolótárcsa
méretei
belső csiszoláshoz (max.) [mm].
Csiszolókorong méretei belső köszörüléshez (min.) [mm]: 17 x 20 x 6
































A gép méretei [mm]: 3605 x 1810 x 1515
Súly [kg]: 3 700
