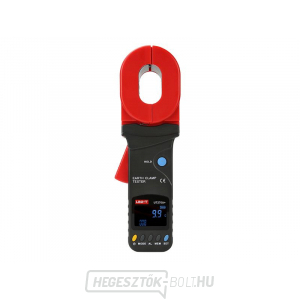

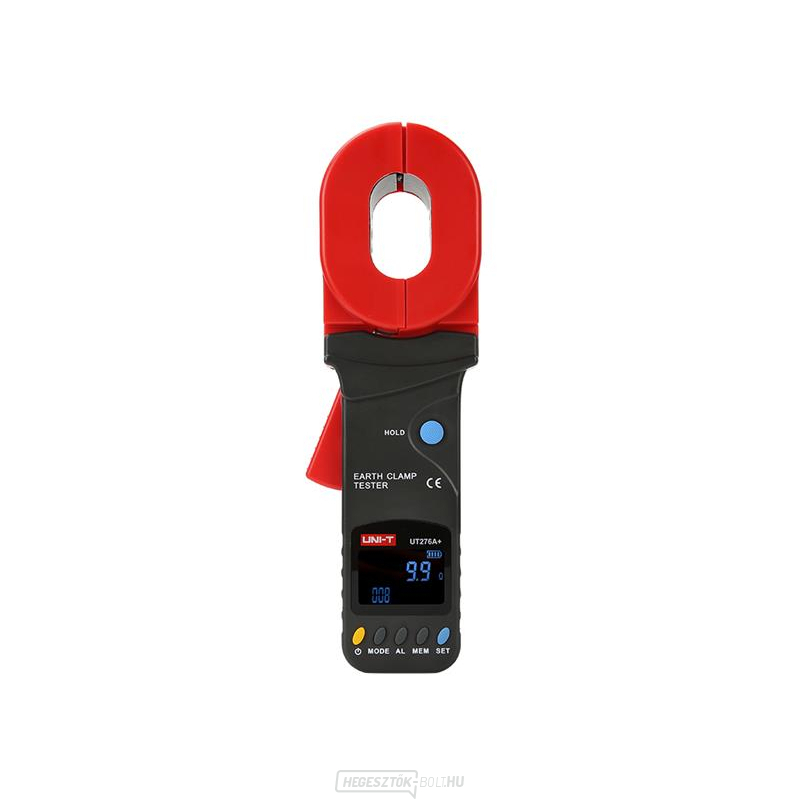

UNI-T UT276A földelőfogó fogó

Az UNI-T UT276A egy földelési ellenállásmérő készülék. A kölcsönös indukció elvén alapulva a földelési ellenállások mérésére a földelővezetők leválasztása nélkül és segédelektródák nélkül képes, mind a többvezetékes, mind az egyvezetékes földelőrendszerekben.
A tesztelőt professzionális használatra tervezték, ütés-, por- és nedvességállósággal, és mikroprocesszoros vezérléssel rendelkezik a földelési ellenállás pontos azonosításához, beleértve a zavaró jelek gyors szűrési funkcióját, fejlett aritmetikai módszerekkel. A készüléket az erőművek földelési rendszereinek mérésére tervezték erőművekben, energia- és távközlési elosztórendszerekben, olajmezőkön, számítógéptermekben, elektromechanikus berendezésekben és ipari üzemek karbantartásában, mindenütt, ahol a villamos energiát ipari áramforrásként használják, vagy ahol ellenőrizni kell a villámhárító földelési ellenállását. A műszer 0,01 Ω-tól 500 Ω-ig méri a földhurok ellenállását 0,001 Ω felbontással, a mért értékek az EBTN négyjegyű háttérvilágítású kijelzőn jelennek meg (világos adatok sötét háttéren), ugyanakkor az értékek a belső memóriában tárolhatók (akár 300 értékcsoport), és később a beépített RS232 interfészen keresztül átvihetők egy számítógépre. A műszer négy 1,5 V-os alkáli elemmel működik.

AzIEC61010-1 biztonsági előírás szerint gyártott (CAT Ill 300V, CAT IV 150V, 2. szennyezési szint); IEC61010-031.

Termékparaméterek :

  • Földhurok ellenállás mérési tartománya: 0-500Ω
  • automatikus tartománybeállítás
  • 0,001 Ω felbontás
  • négyjegyű EBTN kijelző
  • Ellenállás határérték beállítása a túllépés hangjelzésével
  • zavaró jelek szűrése
  • Nagy megbízhatóság és robusztusság, kettős szigetelés
  • automatikus kalibrálás, kalibráló ellenálláshurok
  • akár 300 mérési adatsor is tárolható
  • adatátvitel PC-re
  • Tápegység 4 AA alkáli elem, 1,5V
  • alacsony akkumulátor töltöttségi szint jelzése

Műszaki paraméterek :
mérési módszer: kölcsönös indukció
földhurok ellenállások mérési tartománya: 0-500Ω

mérési felbontás és pontosság:
a 0,01-0,099 Ω altartományban: 0,001Ω ± (1% 0,01Ω)
a 0,1-0,99 Ω altartományban: 0,01Ω ± (1% 0,01Ω)
az 1-49,9 Ω altartományban: 0,1Ω ± (1% 0,1Ω)
az 50-99,5 Ω altartományban: 0,5Ω ± (1,5% 0,5Ω)
a 100-199 Ω altartományban: 1Ω ± (2% 1Ω)
a 200-395 Ω altartományban: 5Ω ± (5% 5Ω)
a 400-590 Ω altartományban: 10Ω ± (10% 10Ω)

EBTN kijelző méretei: 47 x 28,5 mm
mérési frekvencia: 2x/sec
szorítószélesség: 32 x 55 mm
zavarójel-szűrő: igen
vizuális és hangjelzés: igen
adattárolás: igen, 300 csoportra
kijelző szünet (HOLD): igen
adatátviteli interfész PC-hez: RS232
tápellátás: 6V (4db 1,5V/AA (LR6) elem)
energiafogyasztás: max. 50mA
alacsony akkumulátor jelzése: igen
automatikus kikapcsolás: igen, 5 perc után
héj szigetelési ellenállás: több mint 20MΩ (500V az áramkör és a csomag között)
feszültség-ellenállás: 3700V/RMS AC (az áramkör és a csomag között)
maximális külső mágneses mező:
