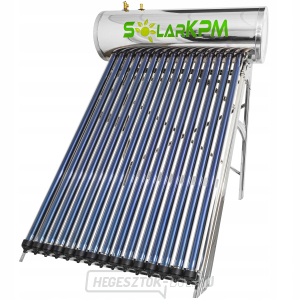

SolarKPM SK150Z, Szolár nyomású vízkollektor | 150L | rozsdamentes acél

A SOLARKPM márkájú, 150 literes tartállyal rendelkező nyomáskollektor egy olyan berendezés, amely napenergiával vízmelegítésre szolgál. Egyszerűen egy napkollektorból áll, amely elnyeli a napsugárzást, és speciális, alacsonyabb forráspontú folyadékkal töltött rézcsövekkel, úgynevezett Heat-Pipe csövekkel hőenergiát ad át a rozsdamentes acél tartályban tárolt víznek. .

A 150 literes tartály elegendő mennyiségű meleg használati víz tárolását teszi lehetővé egy 2-3 fős háztartás számára. A tartályban lévő víz ugyanolyan nyomás alatt van, mint a vízhálózatban , ami problémamentes szállítást biztosít melegvíz gyűjtőhelyeinkre. A kollektor nagyon könnyen felszerelhető, és bármilyen napos helyre elhelyezhető.

Egy univerzális acélkeret segítségével az épület tetejére, laposan és ferdén is elhelyezhető, a kertben a földre, erkélyekre, teraszokra és egyéb helyekre .

A 150 literes tartállyal rendelkező nyomáskollektorba való befektetés kiváló módja a megtakarításnak, különösen az áram- és gázárak emelkedése idején. Jelentős megtakarítást tesz lehetővé a számlákban. A kollektor beépítési területe 1,83 m2 , a keret mérete 130 x 158 x 124 cm .

A napkollektor az állítható keretnek köszönhetően 0-90 fokos dőlésszögű tetőkre is felszerelhető, cserépre és tetőfóliára egyaránt. A rendszer nem igényel szivattyúk, vezérlőegységek vagy puffertartályok használatát, így egyszerű és megbízható.

A víz csak a tartályban van, és legfeljebb 6 atmoszféra nyomás alatt szállítjuk. A készlet a kertben a földre helyezhető, és nyomásveszteség nélkül képes az épület magasabb szintjeit is ellátni vízzel. Ha a vákuumcső megsérül, a rendszer továbbra is működik, de kisebb hatékonysággal. Például 1 cső sérülése egy 200 literes kollektorban a kollektor hatásfokának 1/20-os csökkenését jelenti. Mivel a vákuumcsövekben nincsenek folyadékok, a szétszerelés és a csere egyszerű, a rendszer leürítése nélkül. Az egész rendszer továbbra is működik.



A kollektor egy kiegészítő vákuum biztonsági szeleppel van felszerelve, amely megakadályozza a tartály károsodását a kollektor nem megfelelő téli védelme esetén.





A készlet tartalma:

  • napkollektoros vákuumkollektor
  • 15 boroszilikát vákuumcső három abszorpciós réteggel ALN/AIN-SS/CU HEAT PIPE technológiával
  • szigetelt víztartály rozsdamentes acélból SUS-304-2B 150 l térfogattal
    • nagy sűrűségű poliuretán habbal szigetelve, PVDF bevonattal
  • univerzális acélváz (rozsdamentes acél SUS-304-2B)
    • sík és ferde felületekre is felszerelhető
  • magnézium anód beépítve a tartályba
  • biztonsági szelep 1/2" (nyomás-termikus)
  • biztonsági vákuumszelep 1/2"
  • 1/2"-os visszacsapó szelep leeresztő opcióval
  • termikus paszta
  • 15 x rögzítőbilincs továbbfejlesztett kivitelben lyukakkal a kiváló vízelvezetés érdekében
  • pecsétkészlet
  • rögzítő csavarok



A cső és a tartály közötti csatlakozások gumitömítéssel vannak ellátva, ami javítja a hőszigetelést.



A tartály és a keret SUS-304-2B rozsdamentes acélból készült, amely megvédi az egységet az időjárás káros hatásaitól és növeli a tartósságát. A kollektor vázát megerősítették, ami hozzájárul a jobb stabilitáshoz.





Műszaki adatok:

  • víztartály: térfogata 150 liter
  • tartály anyaga: rozsdamentes acél SUS-304-2B
  • vákuumcsövek száma: 15 db
  • vákuumcsövek mérete: 58 mm/1800 mm
  • Heat-Pipe használata: IGEN
  • abszorber típusa: háromrétegű ALN/AIN-SS/CU
  • keret: rozsdamentes acél SUS-304-2B
  • tartály hőszigetelése: nagy sűrűségű poliuretán hab, min. 50 mm
  • hőcserélő: nikkelezett réz hőcső hüvely
  • jégeső ellenállás: Φ25 mm
  • teljesítmény: napsütéses napon 45-60°C-kal növeli a víz hőmérsékletét



Hogyan működik?

  • Működési elv: A napkollektor háromrétegű ALN/AIN-SS/CU abszorbert és a vákuumcsövek belsejében vákuumot használ. A csövekre eső napfény hőenergiává alakul, a belső hőmérséklet elérheti a 300 °C-ot is.

  • Hőátadás: A vákuumcső közepén lévő réz hőcső adja át a hőt a kondenzátornak, amelyet hővezető pasztával vonnak be, és egy hüvelyben helyezik el a tárolótartályban.

  • Vízmelegítés: Ily módon a kollektorból származó melegvíz melegíti a vizet a tároló tartályban, amely állandó nyomás alatt kapcsolódik a vízellátó rendszerhez.

  • Biztonsági intézkedések: A tároló tartályra biztonsági szelep van felszerelve, amely ha a víz hőmérséklete túl magas értéket ér el, leengedi a vizet és csökkenti a hőmérsékletet a tartály belsejében.

  • Automatikus vízutánpótlás: A víz csap kinyitásakor automatikusan pótolódik és az épület felsőbb szintjeire kerül kiszállításra további elektromos berendezések vagy tágulási tartály nélkül, ami biztosítja a rendszer megbízhatóságát.

Ez a napkollektor hatékony, biztonságos és környezetbarát, meleg vizet biztosít további elektromos csatlakozás nélkül.
